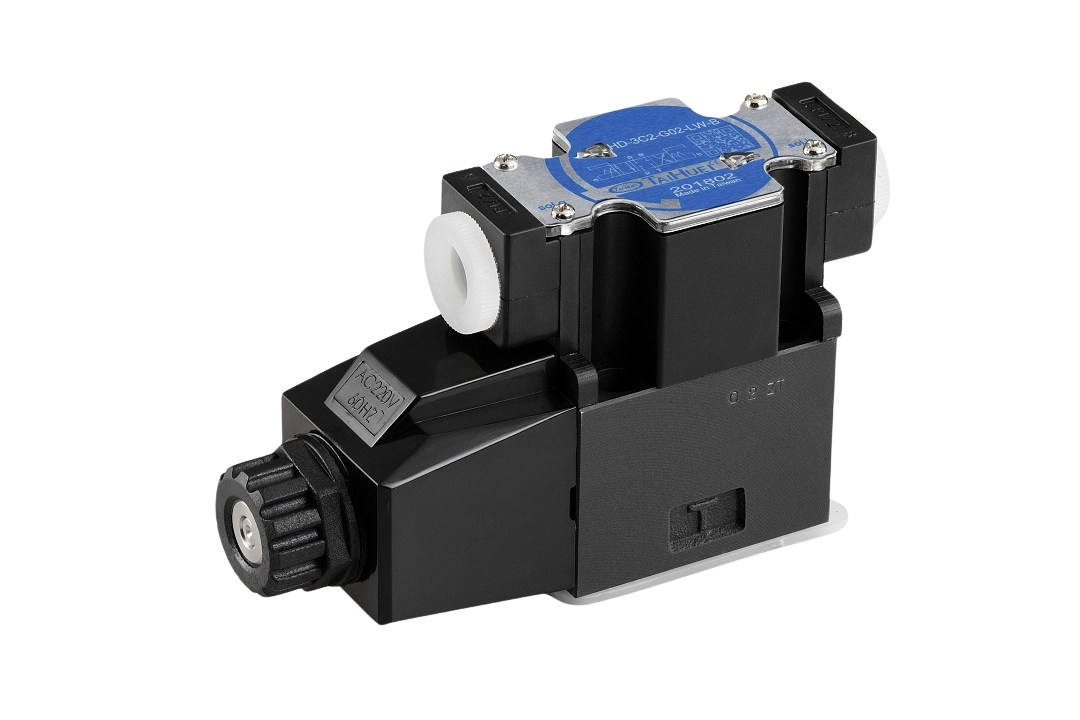

LW 接線盒式接頭
HD-***-G02-LW-*-AC (單頭) ----IP65
型錄說明
HD | *** | G02 | LW |
方向切換閥 | 軸心迴路種類 | 閥體口徑尺寸 | 接線型式代號 |
油浸式電磁方向閥 | 請參閱 "技術支援" 附檔之軸心表 | G02 1/4” (D03)(NG06) | LW: 接線盒形式 |
B/E | AC/RF | ||||||
系列代碼 | 使用電壓 | ||||||
B系列 高效率低電流電磁方向閥 | E系列 大流量電磁方向閥 | AC110 | AC220 | RF110 | RF220 | ||
頻率 | |||||||
50 | 60 | 50.60 | |||||
附註
- 電磁線圈電壓種類請參考以下「電磁線圈常用機種特性表」。
- 油路孔節流阻子選購時請註明節流孔的孔徑大小 (mm)。
- A、B手動定位調整型選購時請參考各系列手動調整電磁閥附表及說明。
- B型閥能有低電流值、低耗能、高功率等特性，符合經濟效益。
- B型電磁閥能保持與E型相同的出力與使用壓力。
- B型電磁閥低溫升，符合機器，油壓系統使用需求。
- 全系列加大原有孔徑尺寸，大大提高原有孔徑的通過流量。
- B型與E型安裝尺寸均符合國際標準，有絕對互換性。
電磁線圈常用機種特性表
參數 型號 | AC | RF | |||||
HD-G02 | |||||||
使用電壓 (V) | 110 | 220 | 110 | 220 | |||
50 | 60 | 50 | 60 | ||||
保持電流 (A) | B型 | 0.43 | 0.43 | 0.22 | 0.22 | 0.38 | 0.19 |
E型 | 0.60 | 0.60 | 0.30 | 0.30 | |||
啟動電流 (A) | B型 | 1.45 | 1.47 | 0.89 | 1.01 |
| |
E型 | 2.36 | 2.26 | 1.33 | 1.23 | |||
防護等級 | IP65 | ||||||
線圈銅線使用等級 | PEWH級 | ||||||
線圈耐溫程度 | 180°C | ||||||
附註
- 全系列使用電壓有±10%的操作範圍，請勿超過。
- 本公司線圈備有其他電壓提供，請正確使用。
B型VS.E型電磁線圈溫昇表現
- 全系列使用電壓有±10%的操作範圍。
- 本公司線圈備有其他電壓提供。
- 以AC220V線圈為例。
B型系列、E型系列電磁閥之優點
- 本體採雙迴油溝設計，將各油溝加大，使其通過流量增加並提高使用壓力。
- 軸心採加大設計，增加軸孔通過流量，減少內部抵抗，增加容許背壓。
- 線圈採用最新型特殊設計，能有效達到低耗能、高效率並且降低電流值，能提供與E型的電磁閥相同的出力與使用壓力，請參閱壓力曲線表。
- 安裝尺寸與外觀尺寸皆與E型電磁閥皆相同。
- 本公司以B型電磁閥提論，不僅讓貴公司提升產品品質及水準，更是提高競 爭力的優質首選。
壓力曲線表
型號 | 壓力曲線表 | 最高容許背壓 | ||||||||
P→A | B→T | P→B | A→T | P→T | kgf/cm² | |||||
HD-2B2-G02 | (5) | (5) | (2) | (2) | - | 120 | ||||
HD-2B3-G02 | (4) | (4) | (2) | (1) | - | 120 | ||||
HD-2B8-G02 | (2) | - | (2) | - | - | 100 | ||||
HD-3C2-G02 | (2) | (2) | (2) | (2) | - | 110 | ||||
HD-3C3-G02 | (1) | (1) | (1) | (1) | (3) | 130 | ||||
HD-3C4-G02 | (2) | (1) | (2) | (2) | - | 100 | ||||
HD-3C40-G02 | (2) | (2) | (2) | (2) | - | 80 | ||||
HD-3C60-G02 | (6) | (6) | (6) | (6) | (3) | 90 | ||||
HD-3C9-G02 | (1) | (2) | (1) | (1) | - | 100 | ||||
HD-3C10-G02 | (2) | (1) | (2) | (2) | - | 100 | ||||
HD-3C11-G02 | (1) | (2) | (2) | (2) | - | 100 | ||||
HD-3C12-G02 | (2) | (2) | (2) | (2) | - | 100 | ||||
HD-2D2-G02 | (2) | (5) | (2) | (2) | - | 110 | ||||
產品特性表
閥尺寸 | HD-G02 | |||||
參數 | 最高使用壓力 (kgf/cm²) | 容許背壓 (kgf/cm²) | 最大流量 (L/min) | 切換頻率 (Cycle/min) | 液壓油溫度範圍 (°C) | 液壓油黏度範圍 (cst) |
315 | 70~160 | 60 | AC、DC 型:240 RF-N-S 型:120 | -15~+70 | 10~400 (ISO VG46,68) | |
注意事項
- 無彈簧復歸型（2D2及2D2D型）以水平安裝為佳。
- 安裝面請保持3.2z的表面粗度以下。
- 本公司所有產品不建議自行更換零件。
- 軸心尺寸不同，不可互換。
附件
- G02:閥本體固定內六角螺絲M5x45Lx4支。
- 閥本體附上保護底板。
尺寸及分解圖
 | 02LW-AC-單頭： 重 1.4㎏ |
02LW-AC-雙頭： 重 1.8㎏ |
G02/D03 配置選擇流程
Step 1：選擇軸心 — 可參考軸心功能明細表
Step 2：選擇線圈電壓 — AC (交流電) / DC (直流電) / 其他特殊電壓
Step 3：選擇接線方式 — LW 接線盒式、DL 指示燈式、DT 德式、2W 出線式、M4 針式接頭（M12-4pin)
常見配置軸心油路
