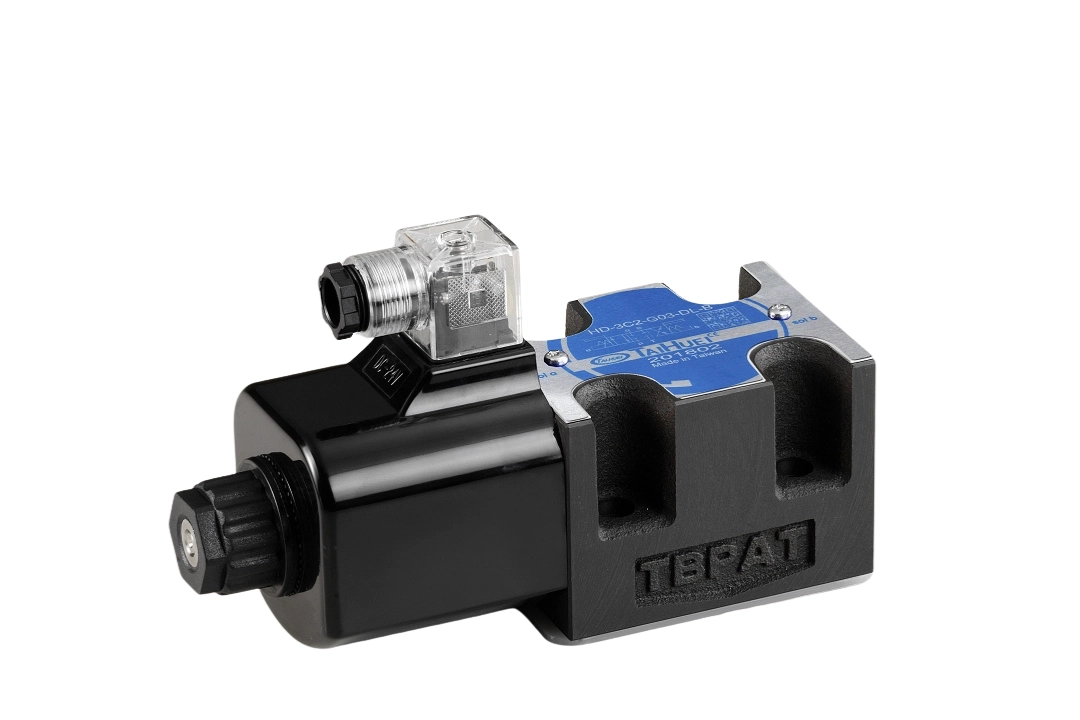

HD-***-G03-DL-*-DC (單頭) ----IP65

型錄說明

HD	***	G03	DL
方向切換閥	軸心迴路種類	閥體口徑尺寸	接線型式代號
油浸式電磁方向閥	請參閱 "技術支援" 附檔之軸心表	G03 3/8” (D05)(NG10)	DL: 插頭式

B/E		DC
系列代碼		使用電壓
B系列 高效率低電流電磁方向閥	E系列 大流量電磁方向閥	DC12V	DC24V

附註

1. 電磁線圈電壓種類請參考以下「電磁線圈常用機種特性表」。
2. 油路孔節流阻子選購時請註明節流孔的孔徑大小(mm)。
3. A、B手動定位調整型選購時請參考手動調整電磁閥附表及說明。
4. B型電磁閥能有效降低電流值、耗能。電磁閥能保持與E型相同的出力與使用壓力。
5. B型電磁閥和E型電磁閥加大原有孔徑尺寸大大提高原有孔徑的通過流量。
6. B型與E型安裝尺寸均符合國際標準，有絕對互換性。

電磁線圈常用機種特性表

型號 參數		DC
		HD-G03
使用電壓 (V)		12	24
保持電流 (A)	B型	2.03	1.48
	E型	3.80	1.90
防護等級		IP65
線圈銅線使用等級		PEWH級
線圈耐溫程度		180°C

附註

1. 全系列使用電壓有±10%的操作範圍。
2. 本公司線圈備有其他電壓提供。

B型VS.E型電磁線圈溫昇表現

1. 線圈溫度測試時之操作壓力為100kgf/cm²。
2. 此線圈溫度測試在實驗室恆溫25°C。
3. 以AC220V型線圈為例。

B型系列、E型系列電磁閥之優點

1. 本體採雙迴油溝設計，此時各油溝加大，使其通過流量增加並提高使用壓力。
2. 新加裝防擊襯墊能使本體承受更高的壓力，讓本體不易變形。
3. 採用最新型的電磁線圈與電磁管組合，且電磁閥在運作過程中之線圈能有效降低溫升，且符合使用者的要求。
4. 採用最新型的特殊設計，能有效達到低耗能、高效率並且降低電流值，此並能提供與E型電磁閥相同的大出力與使用壓力請參閱壓力曲線表。
5. 產品特性與外觀尺寸與E型電磁閥皆相同。
6. 本公司以B型電磁閥提論，不僅讓貴公司水準提升，產品品質及競爭力的優質首選。

壓力曲線表

型號	壓力曲線表					最高容許背壓
	P→A	B→T	P→B	A→T	P→T	kgf/cm²
HD-2B2-G03	(8)	(9)	(3)	(3)	-	100
HD-2B3-G03	(7)	(8)	(1)	(1)	-	100
HD-2B8-G03	(4)	-	(5)	-	-	80
HD-3C2-G03	(3)	(3)	(3)	(3)	-	130
HD-3C3-G03	(1)	(1)	(1)	(1)	(3)	150
HD-3C4-G03	(3)	(2)	(3)	(2)	-	100
HD-3C40-G03	(3)	(3)	(3)	(3)	-	90
HD-3C60-G03	(4)	(5)	(4)	(5)	(9)	100
HD-3C9-G03	(1)	(3)	(1)	(3)	-	100
HD-3C10-G03	(3)	(2)	(3)	(3)	-	110
HD-3C11-G03	(1)	(3)	(3)	(3)	-	110
HD-3C12-G03	(3)	(3)	(3)	(2)	-	110
HD-2D2-G03	(6)	(7)	(4)	(4)	-	120

B型系列、E型系列電磁閥之優點

閥尺寸	HD-G03
參數	最高使用壓力  (kgf/cm²)	容許背壓 (kgf/cm²)	最大流量 (L/min)	切換頻率 (Cycle/min)	液壓油溫度範圍 (°C)	液壓油黏度範圍 (cst)
	315	70~160	100	AC、DC型:240 RF-N-S型: 120	-15~+70	10~400 (ISO VG46,68)

附註

最大流量、最大壓力、容許背壓隨迴路而異

注意事項

1. 無彈簧復歸型以水平安裝為佳。
2. 安裝面請保持3.2z的表面粗度以下。
3. 本公司所有產品不建議自行更換零件。

附件

1. G03:閥本體固定內六角螺絲M6x35Lx4支。
2. DL型線圈接頭皆附保護蓋。
3. 閥本體附上保護底板。

尺寸及分解圖

	03DL-DC-單頭： 重4.1㎏
	03DL-DC-雙頭： 重5.2㎏

G03/D05 配置選擇流程

Step 1：選擇軸心 — 可參考軸心功能明細表

Step 2：選擇線圈電壓 — AC (交流電) / DC (直流電) / 其他特殊電壓

Step 3：選擇接線方式 — LW 接線盒式、DL 指示燈式、DT 德式、2W 出線式、M4 針式接頭（M12-4pin)

常見配置軸心油路
