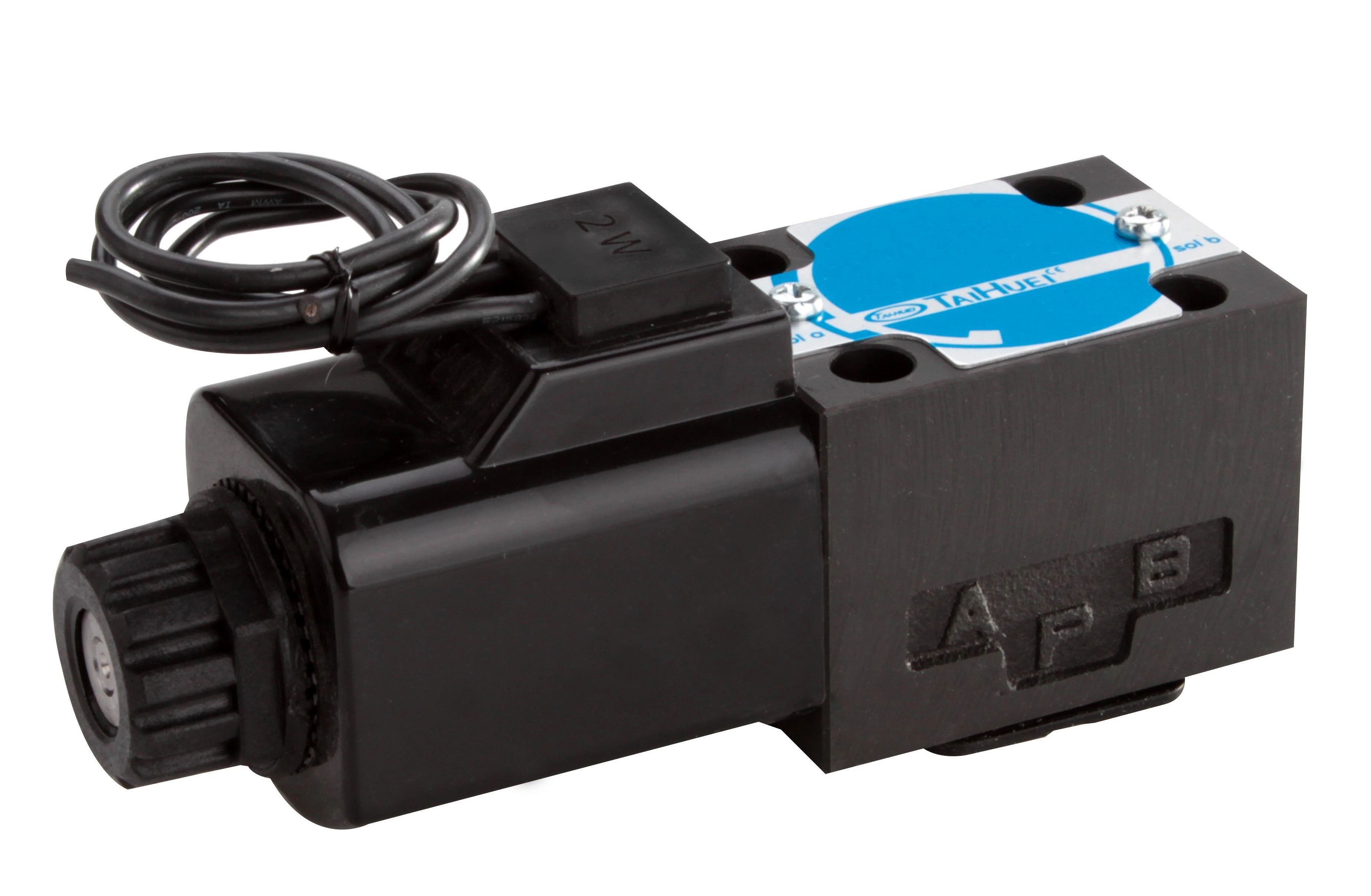

HD-***-G02-2W-*-DC (單頭) ----IP67



型錄說明

HD	***	G02	2W
方向切換閥	軸心迴路種類	閥體口徑尺寸	接線型式代號
油浸式電磁方向閥	請參閱 "技術支援" 附檔之軸心表	G021/4” (D03)(NG06)	2W: 出線式

B/E		DC
系列代碼		使用電壓
B系列 高效率低電流電磁方向閥	E系列 大流量電磁方向閥	DC12V	DC24V

附註

1. 電磁線圈電壓種類請參考以下「電磁線圈常用機種特性表」。
2. 油路孔節流阻子選購時請註明節流孔的孔徑大小 (mm)。
3. A、B手動定位調整型選購時請參考各系列手動調整電磁閥附表及說明。
4. B型閥能有低電流值、低耗能、高功率等特性，符合經濟效益。
5. B型電磁閥能保持與E型相同的出力與使用壓力。
6. B型電磁閥低溫升，符合機器，油壓系統使用需求。
7. 全系列加大原有孔徑尺寸，大大提高原有孔徑的通過流量。
8. B型與E型安裝尺寸均符合國際標準，有絕對互換性。



電磁線圈常用機種特性表

參數 型號		DC
		HD-G02
使用電壓(V)		12	24
保持電流(A)	B型	1.72	1.05
	E型	2.60	1.30
防護等級		IP67
線圈銅線使用等級		PEWH級
線圈耐溫程度		180°C

附註

1. 全系列使用電壓有±10%的操作範圍，請勿超過。
2. 本公司線圈備有其他電壓提供，請正確使用。

B型系列、E型系列電磁閥之優點

1. 本體採雙迴油溝設計，將各油溝加大，使其通過流量增加並提高使用壓力。
2. 軸心採加大設計，增加軸孔通過流量，減少內部抵抗，增加容許背壓。
3. 線圈採用最新型特殊設計，能有效達到低耗能、高效率並且降低電流值，能提供與E型的電磁閥相同的出力與使用壓力，請參閱壓力曲線表。
4. 安裝尺寸與外觀尺寸皆與E型電磁閥皆相同。
5. 本公司以B型電磁閥提論，不僅讓貴公司提升產品品質及水準，更是提高競爭力的優質首選。

壓力曲線表

型號	壓力曲線表									最高容許背壓
	P→A	B→T		P→B		A→T		P→T		kgf/cm²
HD-2B2-G02	(5)		(5)		(2)		(2)		-	120
HD-2B3-G02	(4)		(4)		(2)		(1)		-	120
HD-2B8-G02	(2)		-		(2)		-		-	100
HD-3C2-G02	(2)		(2)		(2)		(2)		-	110
HD-3C3-G02	(1)		(1)		(1)		(1)		(3)	130
HD-3C4-G02	(2)		(1)		(2)		(2)		-	100
HD-3C40-G02	(2)		(2)		(2)		(2)		-	80
HD-3C60-G02	(6)		(6)		(6)		(6)		(3)	90
HD-3C9-G02	(1)		(2)		(1)		(1)		-	100
HD-3C10-G02	(2)		(1)		(2)		(2)		-	100
HD-3C11-G02	(1)		(2)		(2)		(2)		-	100
HD-3C12-G02	(2)		(2)		(2)		(2)		-	100
HD-2D2-G02	(2)		(5)		(2)		(2)		-	110

產品特性表

閥尺寸	HD-G02
參數	最高使用壓力 (kgf/cm²)	容許背壓 (kgf/cm²)	最大流量 (L/min)	切換頻率 (Cycle/min)	液壓油溫度範圍 (°C)	液壓油黏度範圍 (cst)
	315	70~160	60	AC、DC型:240 RF-N-S型:120	-15~+70	10~400 (ISOVG46,68)

注意事項

1. 無彈簧復歸型（2D2及2D2D型）以水平安裝為佳。
2. 安裝面請保持3.2z的表面粗度以下。
3. 本公司所有產品不建議自行更換零件。
4. 軸心尺寸不同，不可互換。

附件

1. G02:閥本體固定內六角螺絲M5x45Lx4支。
2. 閥本體附上保護底板。



尺寸及分解圖

G02/D03 配置選擇流程

Step 1：選擇軸心 — 可參考軸心功能明細表

Step 2：選擇線圈電壓 — AC (交流電) / DC (直流電) / 其他特殊電壓

Step 3：選擇接線方式 — LW 接線盒式、DL 指示燈式、DT 德式、2W 出線式、M4 針式接頭（M12-4pin)

常見配置軸心油路
