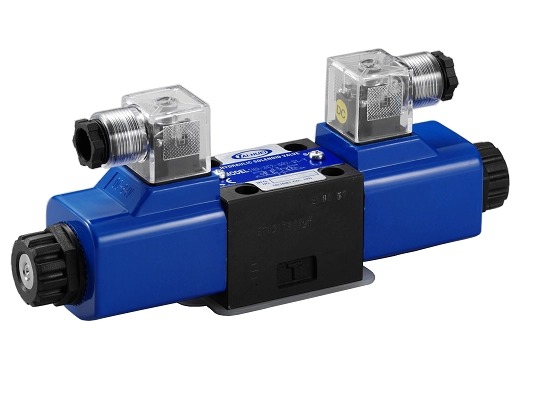

HD-***-G02-**-YV-DC ----IP65

型錄說明

HD	***	G02	LW/DL
方向切換閥	軸心迴路種類	閥體口徑尺寸	接線型式代號
油浸式電磁方向閥	請參閱"技術支援" 附檔之軸心表	G02 1/4” (D03)(NG06)	LW: 接線盒形式	DL: 插頭式

Y/YV	V		產品特性表
系列代碼	電壓		型號 參數	Y		YV
			使用電壓(V)	12	24	24
Y系列 高效率低電流值直流專用電磁方向閥	DC12	DC24	保持電流(A)	1.68	1.16	0.69
YV系列 高效率低溫昇低電流值直流專用電磁方向閥	DC24		建議使用壓力範圍	70~250	70~250	<70

Y型及 VS. YV型電磁線圈溫昇表現

1. 線圈溫度測試時之操作壓力為70kgf/cm²。
2. 此線圈溫度測試在實驗室恆溫25°C。
3. 以DC24V型線圈為例。

Y型系列及YV型系列電磁閥之優點

1. 本體採用雙迴油溝設計，將各油溝加大，使其通過流量增加並提高使用壓力。
2. 軸心採用加大設計，增加軸孔通過流量，減少內部抵抗，增加容許背壓。
3. 採用最新型的電磁線圈與電磁管組合，電磁閥在運作過程中之線圈能有效降低溫升，以符合使用者的要求。
4. 線圈採用最新型特殊設計，能有效達到低耗能、高效率並且降低電流值，能提供與E型的電磁閥相同的出力與使用壓力。
5. Y及YV系列電磁閥可啟動於極低電壓(20V)。
6. YV系列在使用過程中線圈溫度及消耗電流皆保持在低溫及低電流狀態。

附註

1. Y/YV系列特性及功能僅提供G02直流電磁閥使用。
2. Y/YV顏色區分藍色線圈為YV系列；黑色線圈為Y系列。

尺寸及分解圖

G02/D03 配置選擇流程

Step 1：選擇軸心 — 可參考軸心功能明細表

Step 2：選擇線圈電壓 — AC (交流電) / DC (直流電) / 其他特殊電壓

Step 3：選擇接線方式 — LW 接線盒式、DL 指示燈式、DT 德式、2W 出線式、M4 針式接頭（M12-4pin)

常見配置軸心油路
