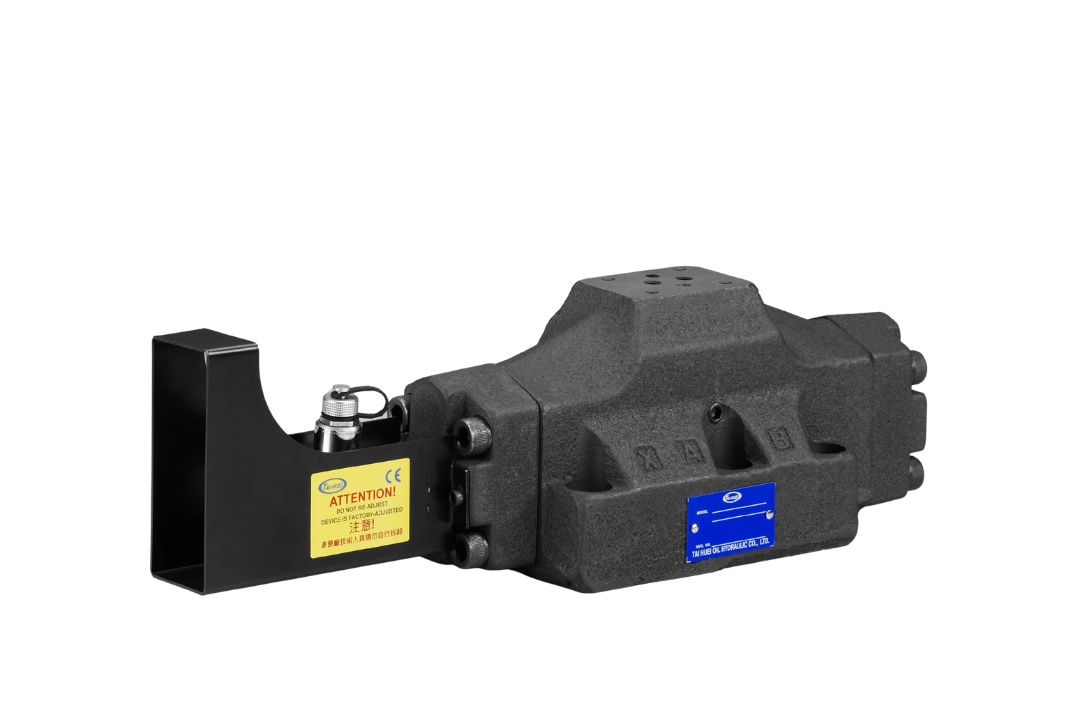

線性位移感測器式電磁換向安全閥

HD-***-G06-P-D-P

型錄說明

工作原理

安全閥是藉由磁場的移動，中斷感測器中內置的位置傳感器感測點，精確地達到對軸心位置的檢測。

訊號由感測器輸出訊號並輸入工業計算機運算，藉由此運算數據以控制或驅動液壓組件及其他機械結構。

功能特色規格

A.   安全閥備有四種尺寸G02、G03、G04、G06可配合不同流量之液壓元件使用。

B.   防水等級達IP67，不鏽鋼外殼堅固美觀。

C.   電器規格

D.   連結器和電纜接線說明

1. VCC（18～28V DC），紅色線
2. 輸出 B，白色線。
3. GND，黑色線。
4. 輸出A，藍色線。
5. 接外殼屏蔽線。
6. 此開關專門用於行程點的監控。
7. 到達觸發點時，輸出端A（4引腳）不導電－常閉開關。
8. 同時輸出端B（2引腳）導電－常開開關。
9. 開關動作時的距離利用外管在內管上移動位置或鐵芯的螺紋逕行調節。

使用注意事項

1. 當感測器用於電感性負載，例如電動機，繼電器線圈等，其接觸點在（負載電路）觸點開路時將產生高感生電壓，這種（瞬間）高感生電壓的衝擊可能會損壞感測器或明顯降低位移感測器式電磁換向閥使用壽命。建議客戶端採用突波接收保護電路。
2. 嚴禁私自拆解安全閥體。嚴禁私自更換安全閥內、外部的零組件。嚴禁私自更換或改裝安全閥內節流器。
3. 安全閥的位置檢測器必須經由閥的原廠製造者來設定及檢測。
4. 液壓系統必須保證不得使安全閥軸心產生衝擊或震盪。
5. 避免安全閥從高於30㎝處掉落至堅硬表面，否則內置傳感器的工作效能可能因此而故障。
6. 控制液壓油之汙染，否則會減損安全閥壽命或損壞，過濾器應選用過濾比為âX=75im，X=25im之精度等級。
7. 液壓油應使用等同於ISO VG32 或 ISO VG45等級之液壓油或乙二醇液。

尺寸圖
