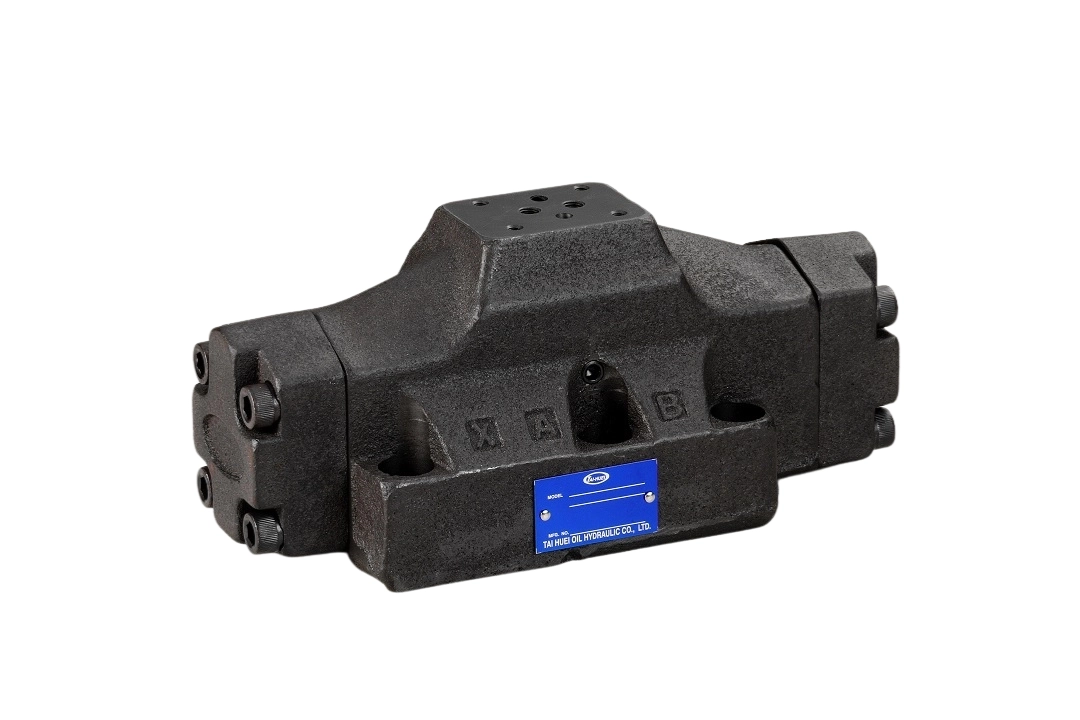

電磁控制引導方向閥
HD-***-G06-P-D
型錄說明
HD | *** | G06 | P | D |
方向切換閥 | 軸心迴路種類 | 3/4 25通徑 | P：內部導引 *P：外部導引 | D：內部迴油 *D：外部迴油 |
電磁控制導引 控制閥 | 請參閱"技術支援" 附檔之軸心功能表 |
附註
- 電磁線圈電壓種類請參考以下「電磁線圈常用機種特性表」。
- 油路孔節流阻子選購時請註明節流孔的孔徑大小（㎜）。
- A、B手動定位調整型選購時請參考各系列手動調整電磁閥附表及說明。
- B型閥能有低電流值、低耗能、高功率等特性，符合經濟效益。
- B型電磁閥能保持與E型相同的出力與使用壓力。
- B型電磁閥低溫升，符合機器，油壓系統使用需求。
- 全系列加大原有孔徑尺寸，大大提高原有孔徑的通過流量。
- B型與E型安裝尺寸均符合國際標準，有絕對互換性。
電磁線圈常用機種特性表
型號 參數 | AC | DC | RF | ||||||||
HD-G02 | |||||||||||
使用電壓 (V) | 110 | 220 | 12 | 24 | 110 | 220 | |||||
50 | 60 | 50 | 60 | ||||||||
保持電流 (A) | B型 | 0.43 | 0.43 | 0.22 | 0.22 | 1.72 | 1.05 | 0.38 | 0.19 | ||
E型 | 0.60 | 0.60 | 0.30 | 0.30 | 2.60 | 1.30 | |||||
啟動電流 (A) | B型 | 1.45 | 1.47 | 0.89 | 1.01 |
| |||||
E型 | 2.36 | 2.26 | 1.33 | 1.23 | |||||||
防護等級 | IP65 | ||||||||||
線圈銅線使用等級 | PEWH級 | ||||||||||
線圈耐溫程度 | 180°C | ||||||||||
型號 | 最大流量 (L/min) | 最高壓力 (kgf/cm²) | 最高導引壓 (kgf/cm²) | 最低導引壓 (kgf/cm²) | 最大容許背壓 (kgf/cm²) | 最高切換速率 (Cycle/min) | |||
外部泄流 | 內部泄流 | AC | DC | RF | |||||
HD-3C*-G06 | 500 | 315 | 250 | 5 | 210 | 140 | 120 | 120 | 120 |
HD-2D*-G06 | |||||||||
HD-2B*-G06 | |||||||||
附註
- 通過流量視軸心而異。
型號 | 壓力曲線表 | ||||
P→A | B→T | P→B | A→T | P→T | |
HD-2B2-G06 | (1) | (4) | (6) | (2) | - |
HD-2B3-G06 | (3) | (5) | (3) | (2) | (5) |
HD-2B4-G06 | (1) | (4) | (1) | (2) | - |
HD-2B40-G06 | (1) | (4) | (1) | (2) | - |
HD-3C2-G06 | (1) | (4) | (6) | (2) | - |
HD-3C3-G06 | (3) | (5) | (3) | (2) | (5) |
HD-3C4-G06 | (1) | (4) | (1) | (2) | - |
HD-3C40-G06 | (1) | (4) | (1) | (2) | - |
HD-3C5-G06 | (1) | (5) | (4) | (2) | (8) |
HD-3C6-G06 | (4) | (6) | (4) | (5) | (8) |
HD-3C60-G06 | (3) | (4) | (3) | (2) | (8) |
HD-3C9-G06 | (3) | (4) | (3) | (2) | - |
HD-3C10-G06 | (1) | (4) | (1) | (2) | - |
HD-3C11-G06 | (1) | (5) | (4) | (2) | - |
HD-3C12-G06 | (1) | (4) | (1) | (2) | - |
基本特性
- 使用G02油浸式電磁閥控制，油壓導引切換動作。
- 可簡易更改內、外部導引及洩流動作，只需一般工具即可更改。
- 本控制閥適用於3.2Z以下之安裝面。
- 可選配手動調整流量型控制閥。
- 磷酸鹽防鏽表面處理、閥體外觀為黑色。
- 閥體內所使用的軸心尺寸：G06：軸直徑32mm
使用說明
- 選擇內洩型、必須使控制壓力比迴油壓力高5kgf/cm²，當迴油壓力比較高時，請選擇外洩型。
- 選擇外導型，必須使控制壓力比迴油壓力高5kgf/cm²。
- 軸心為3C3、3C5、3C6、3C60等之類迴油軸心，請選擇外控型，並加裝止逆閥。
- 如技術支援引導及卸載介紹圖所示，可更改控制及洩漏方式。
注意事項
- 本系列電磁控制導引方向控制閥，必須與電磁閥配合使用，G06單頭用2A2，雙頭共用3C4。
- 內泄油必須保持比油管壓力高5kgf/cm²以上，為防止油管背壓過高，請選用外部引導型(*D)，以確保電磁控制導引方向閥動作準確。
- 最大流量隨閥的型式不同而異，中立時P孔與T孔相通的3C6、3C60、3C5流量最小。
- 外部引導型所使用的外導引壓力須超過5kgf/cm²以上。
- G06閥體內並無止逆閥功能，請自行加裝。
尺寸及重量圖
 | 06：重10.3㎏ |
