在工業自動化領域中，空壓電磁閥（Pneumatic Solenoid Valve） 是控制氣動系統方向與氣流的重要元件。若選型不當，可能造成壓降過大、氣缸動作延遲、電磁閥卡滯，甚至影響整體設備的運轉穩定性。
您是否正面臨氣動系統動作不穩定、反應速度不足，或 AS、AD 系列空壓電磁閥規格難以選擇的問題？本文由台輝團隊依據多年氣動與液壓系統經驗，從工作原理、口徑、位置數、電壓與使用條件等面向，整理空壓電磁閥的實用選型重點，並分享常見故障與維護注意事項。
只需幾分鐘，掌握正確選型方法，降低選錯規格造成的設備異常，提升氣動系統的穩定性與運作效率。
什麼是空壓電磁閥？運作原理與核心功能解析
空壓電磁閥（Pneumatic Solenoid Valve） 是一種利用電磁鐵產生磁力以驅動軸心移動，進而控制壓縮空氣流向、開啟或關閉的自動化氣動控制元件。其核心功能在於精準調控氣缸、氣動閥門等執行機構的動作方向與頻率。

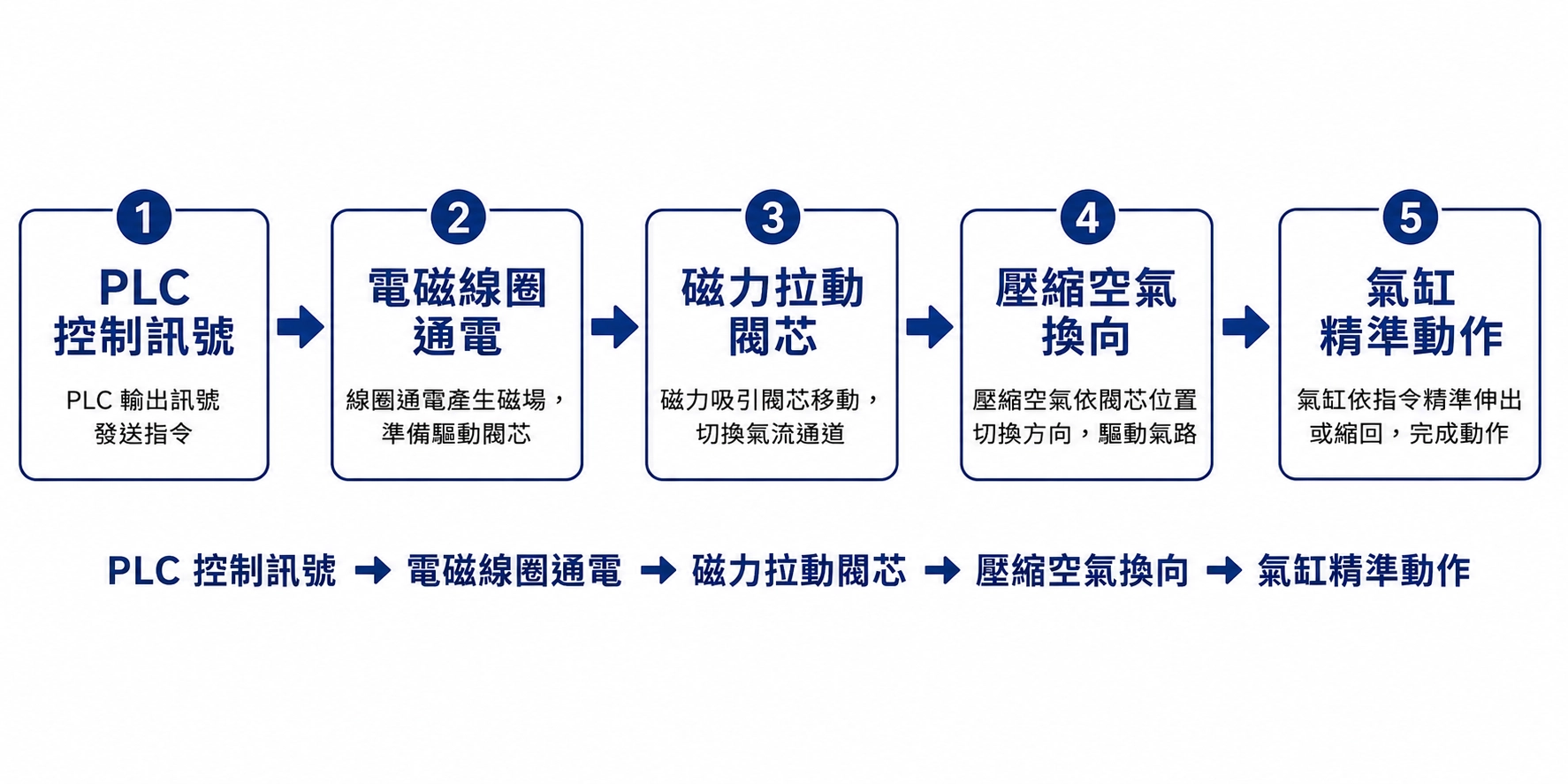

在現代工業自動化設備中，壓縮空氣作為一種乾淨、高效的動力源，被廣泛應用於夾持、推抵、升降等動作。然而，壓縮空氣本身無法自動判斷方向，必須依賴電磁線圈（Solenoid Coil）接受 PLC 或控制器的電信號。當線圈通電時，產生的磁力帶動軸心（Spool）移位，改變內部流道，從而實現氣動迴路的自動化切換。
直動式 vs. 先導式空壓電磁閥有何不同？
根據閥體內部的驅動方式不同，空壓電磁閥主要可分為直動式（Direct Acting）與先導式（Pilot Operated）兩大類。兩者最大的差異，在於電磁力是直接驅動軸心，還是透過壓縮空氣的壓力來驅動主軸心。
直動式電磁閥
直動式電磁閥是由電磁線圈直接產生磁力，帶動軸心或密封元件完成氣路切換，不需依賴系統壓力即可動作。因此，即使在零壓差或低壓環境下，仍可正常開閉；部分適用於真空的產品，也能用於真空系統。由於不需要透過先導氣路建立壓力差，直動式電磁閥通常具有較快的響應特性。
不過，主軸心是由電磁力直接驅動，當閥口尺寸與流量需求增加時，所需的電磁力也會相應提高，進而對線圈尺寸、功耗及散熱提出更高要求。因此，直動式電磁閥通常較適合小口徑、低至中等流量的應用。
(以台輝 AD／AS 系列為例，302（PT 1/4"）、303（PT 3/8"）、304（PT 1/2"）等規格皆採直動式設計。)
先導式電磁閥
先導式電磁閥並非由電磁線圈直接驅動大型主軸心，而是先利用電磁力控制較小的先導孔，再藉由壓縮空氣產生的壓力差來驅動主軸心完成換向。透過這種方式，可以利用較小的電磁控制力來驅動較大的主軸心，因此能在兼顧線圈尺寸的情況下，提供較大的流量，適合中大型氣動設備及自動化產線等高流量需求的應用。
由於先導式電磁閥需要依靠壓縮空氣建立足夠的壓力差，因此通常具有最低工作壓力要求。實際數值會依閥體結構與產品規格而有所不同；當供氣壓力不足時，可能造成主軸心無法正常換向或動作不確實。此外，先導式電磁閥內部通常包含先導孔、活塞或膜片等結構，因此其結構相對複雜，實際體積也會依產品設計與流量規格而有所不同。
直動式與先導式怎麼選？
選擇空壓電磁閥時，可依設備的工作壓力、流量與反應速度來判斷：
- 低壓、零壓差仍需要動作 → 直動式
- 需要較大流量 → 先導式
- 要求快速反應 → 直動式通常較有優勢
- 中大型氣動設備 → 先導式通常更適合
- 系統壓力不穩定或可能無壓 → 優先確認是否符合先導式最低工作壓力要求
因此，選擇空壓電磁閥時，不應只看接口尺寸或閥體口徑，還需要同時確認工作壓力、流量、反應速度及控制方式，才能選擇適合設備的閥型。
直動式電磁閥（Direct Acting） | 先導式電磁閥（Pilot Operated） | |
|---|---|---|
閥芯驅動方式 | 電磁線圈產生的磁力直接驅動軸心 | 電磁線圈控制先導孔，利用壓縮空氣的壓力差驅動主軸心 |
工作壓力要求 | 可在 0 bar 或零壓差下動作，實際依產品規格而定 | 需要達到產品規定的最低工作壓力，實際數值依閥型而定 |
流量與口徑 | 通常較小，適合小口徑、低流量迴路 | 通常可提供較大的流量，適合中大型氣動設備 |
線圈功耗與發熱 | 為直接驅動軸心，較大的閥體通常需要較大的電磁力 | 主軸心由氣壓差驅動，電磁線圈主要控制先導氣路，通常較適合大流量應用 |
響應速度 | 通常較快，實際響應時間依產品結構而定 | 響應速度受工作壓力、閥體結構及氣路條件影響 |
典型應用 | 小型氣缸、低壓設備、真空系統、分析儀器等 | 自動化產線、包裝機械、中大型氣缸及需要較大流量的氣動設備 |
先導式空壓電磁閥廣泛應用於中大型自動化設備及需要較大流量的氣動系統。其利用壓縮空氣的壓力差驅動主軸心，電磁線圈僅負責控制先導氣路，因此能以較小的電磁控制力實現較大的流量輸出。相較之下，直動式電磁閥不需依賴系統壓力即可動作，更適合低壓、零壓差或需要快速響應的應用。
選用先導式電磁閥時，必須確認系統供氣壓力是否符合產品規定的最低工作壓力。若應用於真空、低壓吹氣或其他低壓氣路，則應優先確認產品是否適用；當系統壓力無法滿足先導式電磁閥的工作條件時，直動式電磁閥通常會是較合適的選擇。
空壓電磁閥選型指南：位數、通數與常開／常閉怎麼選？
選擇空壓電磁閥，除了確認驅動方式（直動式或先導式）外，還需要了解「通數（Ways）」與「位數（Positions）」的差異。這兩個規格分別代表閥體的流體通路數量，以及軸心可切換的位置數量，是判斷電磁閥功能與氣路配置的重要依據。
- 通數（Ways）： 指電磁閥具有幾個流體連接口，例如進氣口（P）、工作口（A／B）及排氣口（R／S）等，依閥體結構與功能配置而定。
- 位數（Positions）： 指軸心在閥體內可切換的工作位置數量，不同位置會對應不同的氣路連通方式。常見的有二位（2 Positions）與三位（3 Positions）。
例如:常見的5/2 電磁閥代表「5 通 2 位」，也就是具有 5 個流體連接口，以及 2 個軸心工作位置；而 5/3 電磁閥則代表「5 通 3 位」，具有 3 個工作位置，可依需求設定中間位置的氣路狀態。
常開（NO）與常閉（NC）怎麼選？
除了通數與位數，電磁閥還有另一個常被忽略、但直接關係到「設備斷電時安不安全」的規格
常開（Normally Open，NO）與常閉（Normally Closed，NC）
- 常閉型（NC）：未通電時閥口關閉，線圈通電後才開啟。斷電時氣路自動切斷。
- 常開型（NO）：未通電時閥口開啟，線圈通電後才關閉。斷電時氣路維持暢通。
這個規格的判斷重點不在效能，而在「萬一停電或訊號中斷，設備該停留在哪個狀態才安全」：
- 停電時需要立即切斷氣源、避免氣缸誤動作或洩壓失控 → 選 NC。這也是多數安全連鎖迴路、夾治具鬆開機制的預設選擇。
- 停電時反而需要維持氣路暢通、讓某個動作持續（例如維持夾持力、避免工件掉落）→ 選 NO。
實務上，常開／常閉不是單獨決定的，仍要搭配前面提到的通數與位數一起看；而三位五通閥還有「中位機能」的設計（詳見下方說明），同樣是在處理類似的失電安全邏輯，選型時建議一併確認。
常用電磁閥規格類型

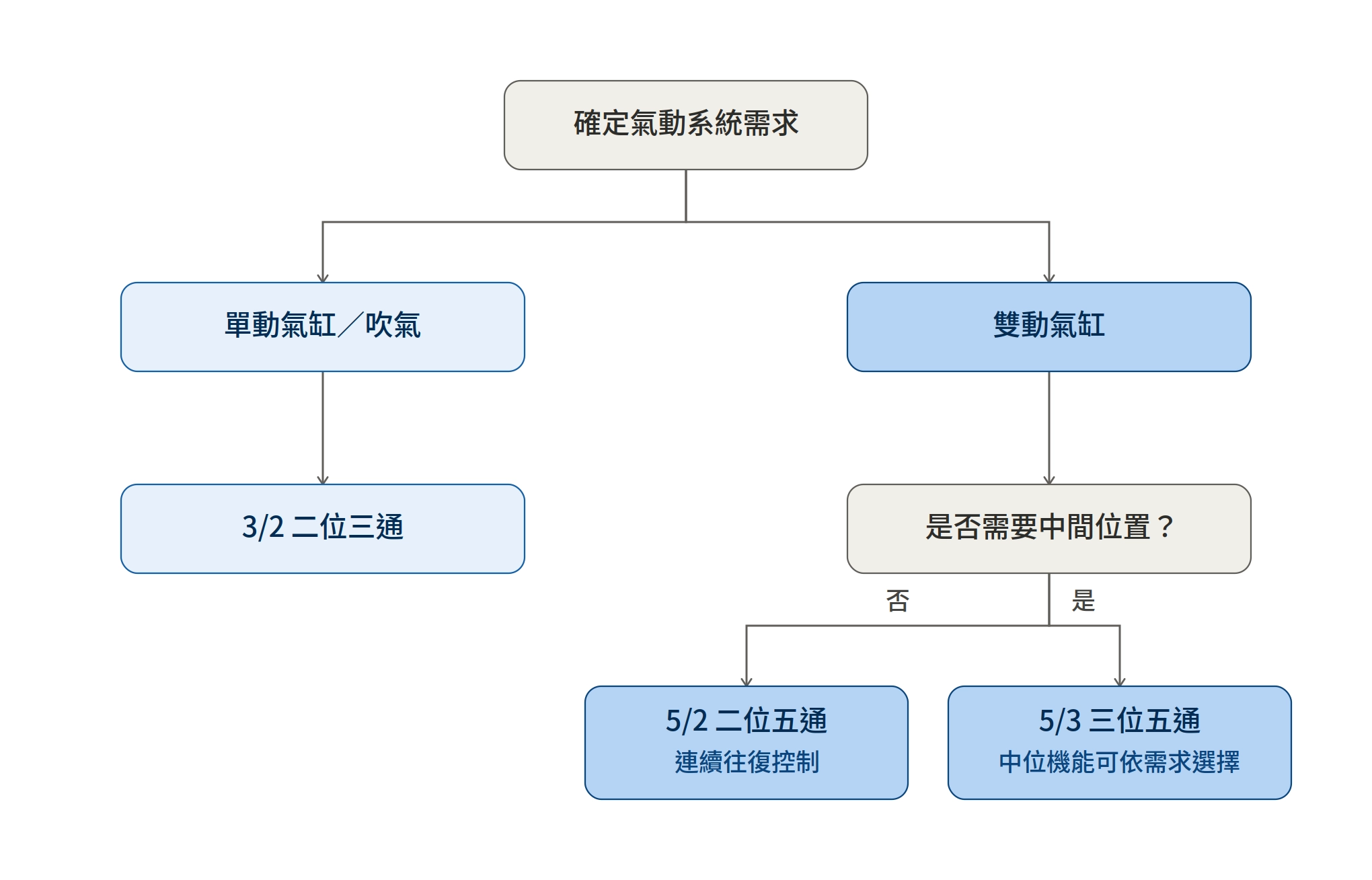

空壓電磁閥的「位數／通數」會直接影響氣路的控制方式。常見的配置包括 二位三通、二位五通 與 三位五通，應依氣缸類型與控制需求選擇。
常見閥型快速比較
閥型 | 工作位置 | 氣口配置 | 常見應用 |
|---|---|---|---|
二位三通（3/2 Way） | 2 位 | P、A、R | 單動氣缸、氣動閥門、先導控制 |
二位五通（5/2 Way） | 2 位 | P、A、B、R、S | 雙動氣缸 |
三位五通（5/3 Way） | 3 位 | P、A、B、R、S | 雙動氣缸，需要中位控制 |
二位三通（3/2 Way）
二位三通電磁閥具有 2 個工作位置與 3 個氣口，通常包含：
- P：進氣口
- A：工作口
- R：排氣口
透過軸心在兩個工作位置之間切換，控制壓縮空氣的供氣與排氣，適合用於單向驅動的氣動迴路。
常見應用：單動氣缸、氣動閥門、氣動夾具或其他氣動元件的先導控制
二位五通（5/2 Way）
二位五通電磁閥是控制雙動氣缸最常見的配置，具有 2 個工作位置與 5 個氣口：
- P：進氣口
- A、B：工作口
- R、S：排氣口
透過軸心切換，使壓縮空氣交替進入氣缸兩側，同時將另一側的氣體排出，從而控制雙動氣缸的伸出與縮回。
常見應用：雙動氣缸、氣動滑台、氣動夾具或自動化機械的往復運動控制
三位五通（5/3 Way）
三位五通電磁閥具有 3 個工作位置與 5 個氣口，通常包含：
- P：進氣口
- A、B：工作口
- R、S：排氣口
透過兩端電磁線圈控制軸心位置，並可依不同的中位機能，在控制訊號中斷時讓氣缸維持、釋放或調整其受力狀態。
常見應用：
雙動氣缸、需要中途停止的氣動設備、需要解除氣缸負載的應用或需要提高氣缸抗外力能力的設備
中位機能 | 中位狀態 | 氣缸狀態 |
|---|---|---|
封閉中心（Closed Center） | P、A、B、R、S 均關閉 | 氣缸兩側氣路被切斷，可減少氣缸位移 |
排氣中心（Exhaust Center） | A、B 與排氣口連通 | 氣缸兩側壓力釋放，氣缸處於較自由的狀態 |
壓力中心（Pressure Center） | P 與 A、B 連通 | 氣缸兩側維持供氣壓力，提高抵抗外力移動的能力 |
注意： 封閉中心並不等同於機械鎖定。若設備涉及垂直負載、重物下墜或人員安全，仍應搭配機械鎖定等安全措施。
口徑、流量與 Cv 值：怎麼判斷夠不夠用？
實際選擇空壓電磁閥時，除了依據所需流量計算外，也可以先透過配管口徑與應用需求進行初步篩選，再搭配工作壓力、所需流量、閥體流通能力及系統壓差進一步確認。
以台輝 AD／AS 系列常見規格為例，不同口徑可作為以下應用選型參考：
規格 | 接口口徑 | 適用場景（建議） | 選型參考 |
|---|---|---|---|
302 | PT 1/4" | 小型氣缸、精密夾具、單動氣缸及先導控制 | 適合流量需求較低的氣動迴路 |
303 | PT 3/8" | 一般工業自動化設備、包裝機械、一般氣缸控制 | 應用範圍廣，可作為一般設備的常用規格 |
304 | PT 1/2" | 中型雙動氣缸、較大流量需求的自動化設備 | 當系統流量需求增加時，可優先評估較大口徑規格 |
注意： 上表主要提供口徑與應用場景的初步選型參考，接口口徑並不等同於電磁閥的實際流量能力。實際流量仍會受到工作壓力、閥體內部流道、軸心結構及允許壓差等因素影響。因此，選型時不宜僅以配管口徑判斷流量需求，仍應搭配產品規格中的 Cv 值、流量特性或壓差－流量曲線進行確認。
氣動流量 Cv 值計算公式
選型時若 Cv 值選擇過小，將導致氣缸動作遲緩；過大則浪費氣源與空間。流量計算基本公式如下：
Q = 19.8 × Cv × P1 × √(ΔP / T)
Q：空氣流量（L/min）
Cv：流量係數
P1：絕對進口壓力（bar）
ΔP：閥前後壓差（bar）
T：絕對溫度（K）
若不確定適合的規格，可提供氣缸缸徑、工作壓力、動作速度、配管口徑及預期動作頻率等資訊，由台輝依實際應用條件協助確認適合的電磁閥規格。
AS 系列與 AD 系列空壓電磁閥規格比較

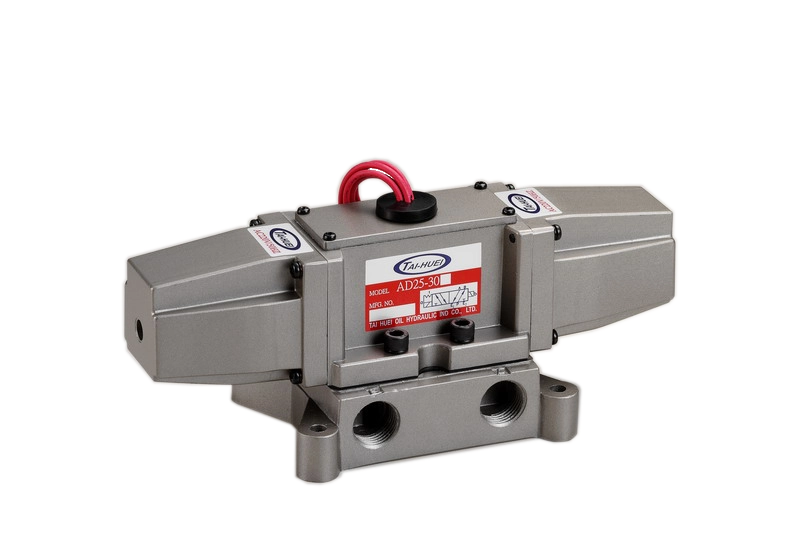

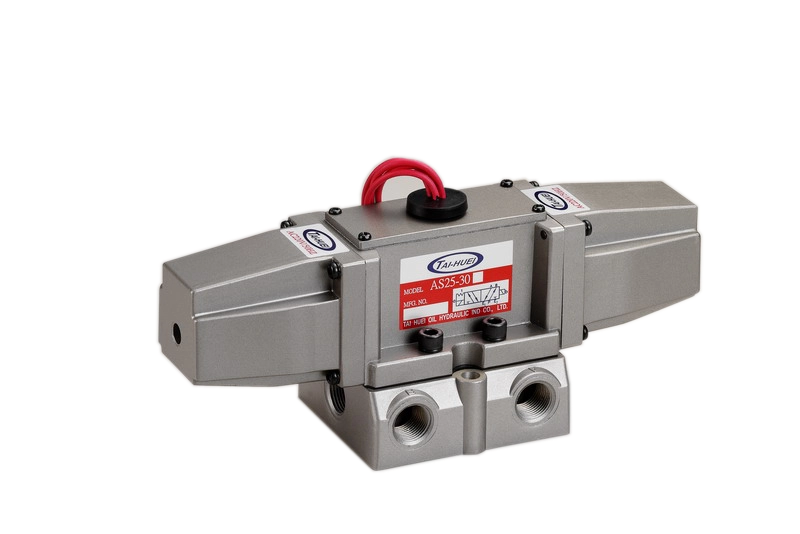

台輝油壓旗下 AS 系列與 AD 系列皆為直動式空壓電磁閥，可依設備的安裝方式、空間條件及使用需求選擇適合的系列。以下整理兩系列的主要規格與應用差異，協助您快速完成選型。
規格／屬性 | AS 系列空壓電磁閥 | AD 系列空壓電磁閥 |
|---|---|---|
產品定位 | 精巧型設計，適合有限安裝空間及集中配置的氣動迴路 | 適合一般工業自動化設備與氣動控制迴路 |
閥體結構 | 鋁合金閥體，本體與底座採分離式設計，方便安裝與配管 | 鋁合金閥體，本體與底座採分離式設計，便於安裝與維護 |
響應時間 | ≤ 0.03 秒 | ≤ 0.03 秒 |
使用壓力 | 0～10 kgf/cm² | 0～10 kgf/cm² |
最大動作頻率 | 360 次／分鐘 | 360 次／分鐘 |
適用介質 | 經 40 μm 以下過濾的壓縮空氣 | 經 40 μm 以下過濾的壓縮空氣 |
典型應用 | 精密檢測設備、半導體周邊設備、醫療自動化設備、機械手臂夾治具、點膠設備等 | 包裝機械、印刷設備、電子零件組裝設備、氣缸控制迴路等 |
AD 與 AS 怎麼選？
如果設備的安裝空間有限、需要集中配置多組電磁閥，可以優先評估 AS 系列
如果是一般工業自動化設備、包裝設備或氣缸控制迴路，則可依實際配管、流量與安裝需求選擇 AD 系列。
不過，實際選型不應只依系列名稱判斷，仍需進一步確認工作壓力、所需流量、接口規格、電壓、配線方式及安裝空間，才能選擇合適的產品。
詳細規格:
空壓電磁閥常見故障排除與維護保養
即使是高品質的空壓電磁閥，若壓縮空氣品質不佳、安裝使用不當或缺乏定期維護，長期運轉後仍可能出現動作異常、線圈過熱或氣體洩漏等問題。
以下整理空壓電磁閥常見的三大故障，以及對應的排除與預防方式：
故障現象 | 可能原因 | 排除與預防方式 |
|---|---|---|
電磁閥卡閥 | 壓縮空氣含水、粉塵或其他雜質 | 加裝三點組合（F.R.L.）或適當的空氣過濾設備，並定期排水、清潔 |
軸心或閥座受到異物污染、動作不順 | 拆卸清潔軸心與閥座，確認壓縮空氣潔淨度；如產品要求潤滑，依製造商規範使用氣動潤滑油 | |
線圈異常發熱甚至燒毀 | 電源電壓過高、波動或與線圈額定電壓不符 | 使用符合線圈規格的電源，確認額定電壓與實際供電電壓 |
軸心卡滯或電磁閥長時間處於異常工作狀態 | 檢查軸心動作是否順暢，排除異物、污染或機械卡滯問題，避免線圈長時間異常發熱 | |
氣體微量洩漏 | 密封圈磨損、老化或損傷 | 檢查密封件狀況，必要時更換密封圈或密封套件 |
異物卡在閥座或密封接觸面 | 拆卸清潔閥座與密封接觸面，並確認壓縮空氣潔淨度 | |
接管或螺紋連接處密封不良 | 檢查管路接頭、螺紋與密封材料，確認安裝是否正確 |
維護保養的 3 項實務建議
- 做好氣源預處理（F.R.L.）：
依空壓系統與電磁閥的使用需求，在前端配置空氣過濾器（Filter）、調壓閥（Regulator）及必要時搭配油霧器（Lubricator），降低水分、粉塵與雜質進入電磁閥的風險。若電磁閥採免潤滑設計，則應依製造商規範使用，不宜任意添加潤滑油。 - 定期確認供電電壓：
電磁閥線圈應使用符合額定規格的電源，並定期確認實際供電電壓是否穩定。部分線圈的允許電壓範圍可達額定電壓的 ±10%，但實際容許範圍仍應以線圈製造商規格為準。電壓過高可能造成線圈過熱，電壓過低則可能導致電磁力不足、閥體無法正常動作。 - 建立定期預防性維護計畫：
對於高頻率切換或長時間連續運轉的空壓電磁閥，建議依設備使用頻率與工作環境安排定期檢查。檢查項目可包含閥體動作、換向聲音、密封件狀況、氣體洩漏及線圈溫升等，及早發現異常並進行維護。
透過定期檢查與正確的壓縮空氣管理，可有效降低空壓電磁閥卡心、線圈過熱及漏氣等問題，延長元件使用壽命並維持氣動設備穩定運轉。
結論與專業選型建議
空壓電磁閥是自動化設備中控制氣路的重要元件，其選型會直接影響設備的動作穩定性、反應速度與使用壽命。
從確認 2/2、3/2、5/2 等閥型與通數配置，到評估實際流量需求、工作壓力與切換頻率，並確認失電時氣路應維持的安全狀態（NC／NO），再依使用環境選擇合適的電磁閥系列，每一項規格都應與設備的實際需求相互匹配。
台輝 AS 系列與 AD 系列空壓電磁閥，可依不同氣動控制需求提供相應的產品選擇，協助設備製造商與使用者建立穩定可靠的氣動控制系統。
若您對空壓電磁閥選型、規格確認或實際應用有任何疑問，歡迎瀏覽台輝官方網站或與我們的專業團隊聯繫，我們將依據設備的工作壓力、流量、電壓、配管方式及使用環境，協助您選擇適合的電磁閥產品。
