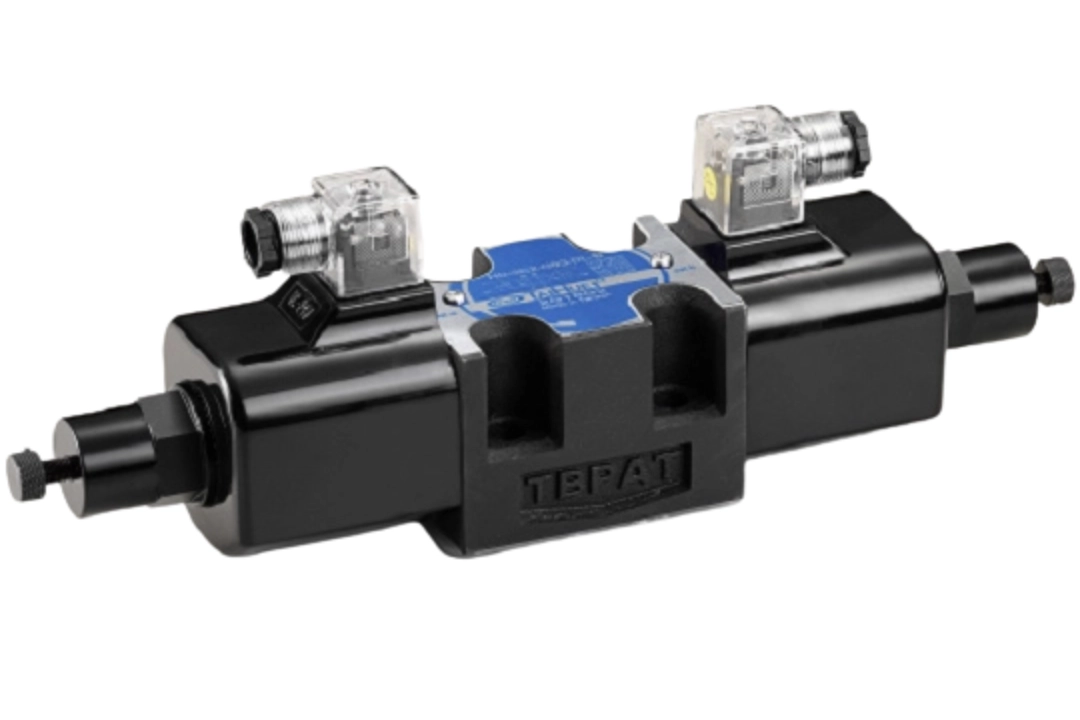

DL 指示燈式接頭 | IP65 防水防塵等級
HD-***-G03-DL-AB-DC
型錄說明
HD-***-G02/G03-LW/DL-*-*
HD | *** | G02/G03 | LW/DL | * | * | ||||
方向切換閥 | 軸心迴路種類 | 閥口徑尺寸 | 接線型號代號 | 系列代碼 | 手動切換定位調整型 | ||||
油浸式電磁方向閥 | 請參閱"技術支援"附檔之軸心表 | G02 1/4" (D03)(NG06) G03 3/8" (D05)(NG10) | LW 接線盒 形式 | DL 插頭式 | B： 高效率 低電流 電磁方向閥 | E： 大流量 電磁方向閥 | A： A邊調節 | B： B邊調節 | AB： AB邊調節 |
特性說明
- 調整螺帽為鋁合金經陽極處理，防塵防鏽不影響磁力輸出。
- 調節螺絲可迅速調整至定位。
- 不須任何工具徒手即可輕鬆調整。※G02、G03 AB定位型，不為調節流量時使用。
HD-***-G04/G06-P-D-*
HD | *** | G04/G06 | P | D | * | |||
方向切換閥 | 軸心迴路種類 | 閥口徑尺寸 | 導引 | 迴油 | 手動切換定位調整型 | |||
油浸式電磁方向閥 | 請參閱"技術支援"附檔之軸心表 | G04 1/2" 16通徑 | G06 3/4" 25通徑 | 請參閱G04、G06 | 請參閱G04、G06 | A： A邊調節 | B： B邊調節 | AB： AB邊調節 |
特性說明
- 調節螺絲採用特殊牙紋設計，可做精細調整。
- 調節螺絲採用特殊鋼材經高週波處理。
- 調節螺絲末端採用四角形設計，只需一般工具就可調節。
- 可做為流量調整時使用。
尺寸圖
 | HD-***-G02-LW-*-AB-DC |
 | HD-***-G02-DL-*-AB-AC |
 | HD-***-G03-DL-*-AB-DC |
 | HD-***-G03-LW-*-AB-AC |
 | HD-***-G04-P-D-AB |
 | HD-***-G06-P-D-AB |
