直動式空壓電磁閥

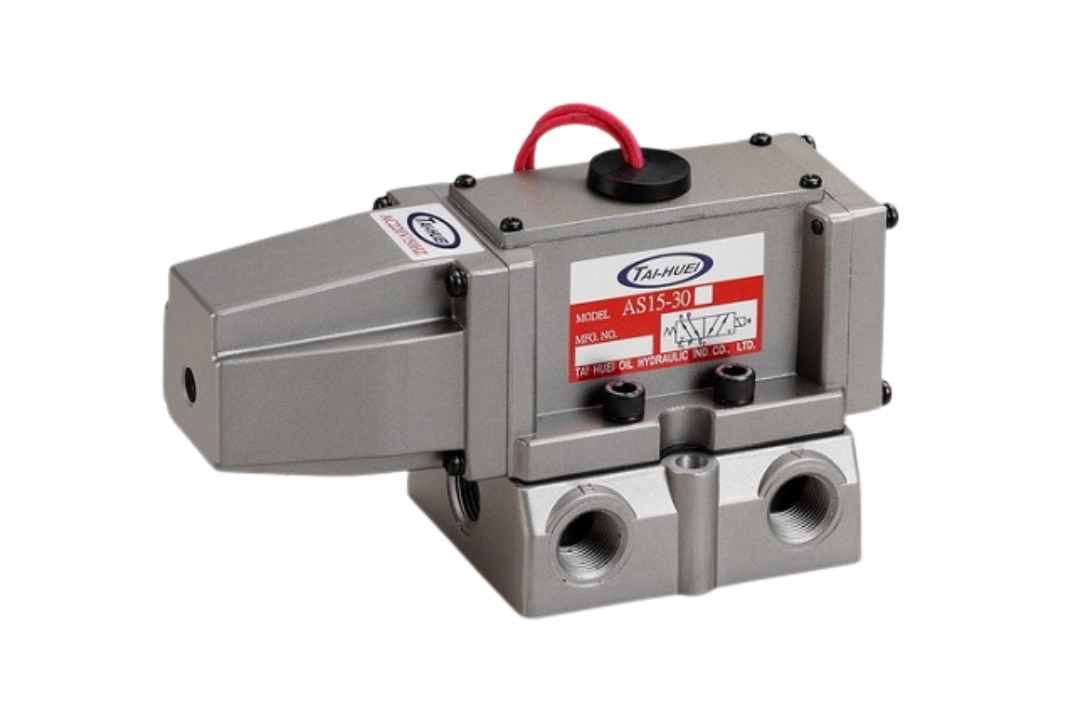

AS15-30*
型錄說明
直動式空壓電磁閥 | AD*5 AS*5 | AD15／AS15 | AD25／AS25 | AD35／AS35 |
位置數 | 單頭兩位置 | 雙頭兩位置 | 雙頭三位置 | |
口徑 | 1／4" | 3／8" | 1／2" | |
提供電壓 | AC110／50 AC110／60 AC220／50 AC220／60 暫無提供DC電壓 | |||
電磁線圈特性
使用電壓 | 啟動電流 | 保持電流 | 電壓容許範圍 |
AC110V50Hz／60Hz | 0.65／0.6（A） | 0.34A | ±10% |
AC220V50Hz／60Hz | 0.35／0.3（A） | 0.16A | ±10% |
產品特性表
口徑 | 302／PT 1／4 | 303／PT 3／8 | 304／PT 1／2 |
有效斷面積 | 31㎟ | 40㎟ | 42㎟ |
使用壓力 | 0~10㎏／㎠ | ||
使用溫度 | 5~60°C | ||
應答速度 | 0.03秒以下 | ||
動作頻率 | 360次／分 | ||
型號 | AD15 | AS15 | AD25 | AS25 | AD35 | AS35 | |
位置數 | 單頭兩位置 | 雙頭兩位置 | 雙頭三位置 | ||||
重量 | 1.4 | 1.3 | 1.8 | 1.7 | 1.8 | 1.7 | |
符號 |  |  |  | ||||
產品特性
- 採用特殊設計，使得啟動及保留電流極小。
- 電磁式直接啟動，應答速度快，通過流量大。
- 直接啟動切換無須引導壓力。
- 整體均使用高級鋁合金材質，外型美觀，重量輕。
- 閥本體及底座採用可分離式設計，配管及安裝極為容易，與它牌互換性高。
- 獨特加工技術，軸心運作順暢、不易卡。
注意事項
- 電磁線圈只提供AC110V、AC220V。
- 電磁線圈導線長度為200㎜。
- 裝配時須保持水平安裝為佳。
- 請使用空壓三點組合濾水及工作溫度：5-50℃。
- 潤滑油建議請使用ISO VG32為佳。（勿使用於其他產品，避免油封受損及動作不良，確保使用壽命增長）。
- 為保護空壓電磁閥正常使用，請選擇40㎛以下過濾器使用。
尺寸圖
AD 底座 | AS 底座 |
 |  |
AD 系列 | AS 系列 |
 |  |
 |  |
 |  |
 |  |
AS系列 配置選擇流程
Step 1：選擇迴路動作
- AS15(單頭兩位置)、AS25(雙頭兩位置)、AS35(雙頭三位置)
Step 2：選擇口徑
- 302 / PT 1/4“ 、 303 / PT 3/8” 、 304 / PT 1/2“
Step 3：選擇線圈電壓
- 110V/50Hz、 110V/60Hz、 220V/50Hz、 220V/60Hz
