電磁閥接頭規格比較：五種接線方式差異、防護等級與選用建議

電磁閥接頭是液壓系統中連結控制訊號與電磁閥線圈的關鍵電氣介面。同樣的電磁閥，安裝於戶外重型車輛跟乾燥的無塵室產線，適合的接頭就截然不同。本文將比較台輝五款油壓電磁閥接頭－LW接線盒式、DL指示燈式、M4針式快速接頭、2W出線式、DT德式快速接頭的防護等級(IP)、安裝方式與適用環境，協助您根據設備使用環境選擇最合適的接線方案。

在液壓系統的實際運作中，電磁閥的穩定度不只看閥體本身的加工精度，接線方式的選擇更是機台能否長時間連續運轉的關鍵。如果接頭的設計或防護等級不符合現場設備的使用環境，極易引發切削液滲入、金屬粉塵堆積、或是因長時間震動而導致接觸不良、訊號異常，最後造成整條自動化產線被迫停機。

台輝油壓（TAI-HUEI）擁有超過50年的液壓閥研發製造經驗。旗下 G02/D03 系列（1/4"／NG6）及 G03/D05 系列（3/8"／NG10）油壓電磁閥，提供 LW、DL、DT、M4、2W 五種接頭形式，可滿足不同設備的安裝方式、配線需求及使用環境。以下將逐一介紹各種接頭的特色、適用情境與選用重點，協助您快速找到最適合的接頭配置。

台輝電磁閥五大接線方式介紹

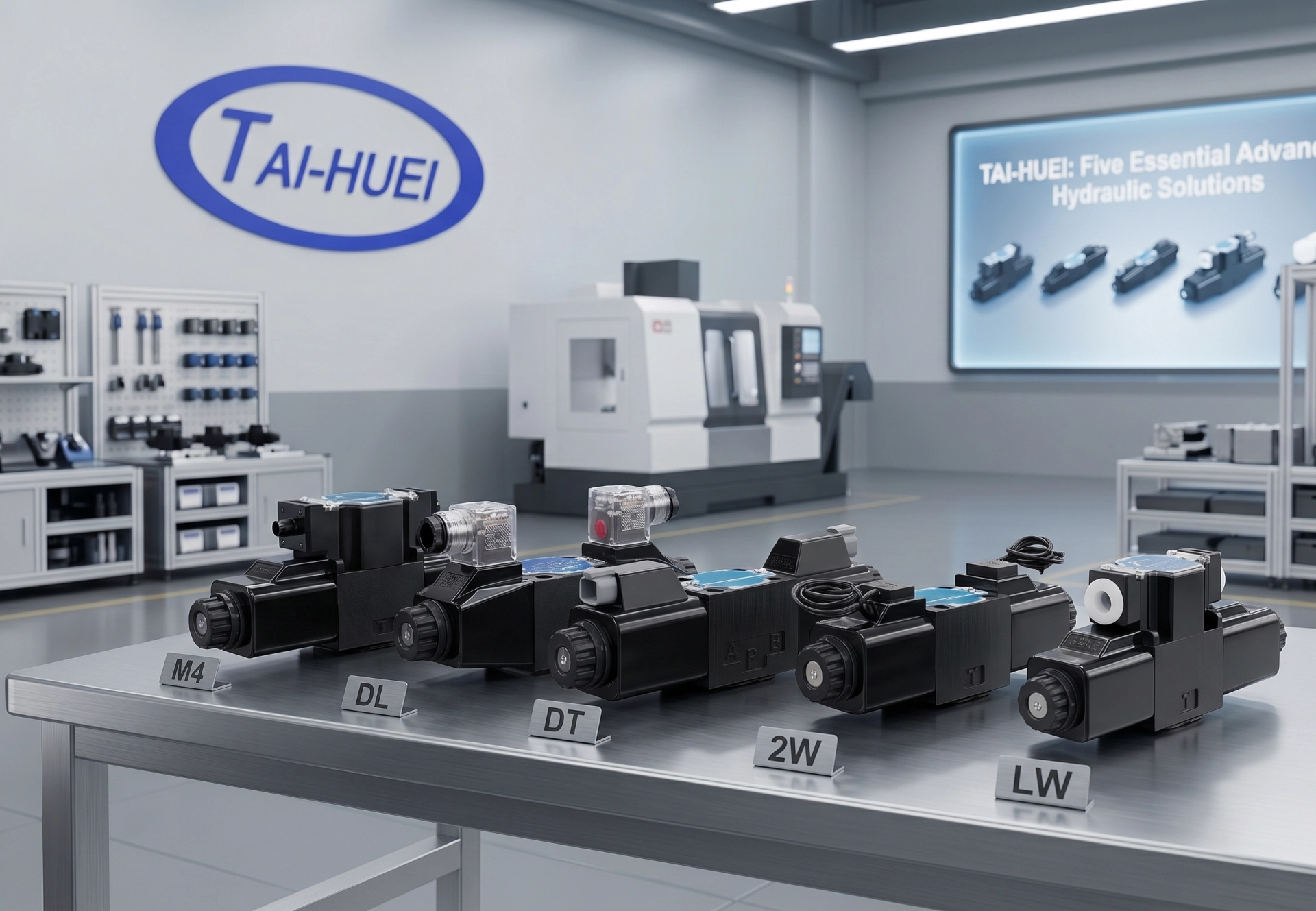

台輝提供五種標準接線方式，可依不同設備環境與安裝需求選擇合適的配置。以下整理各接線方式的特性、防護等級及適用場合，方便您快速比較與選型。

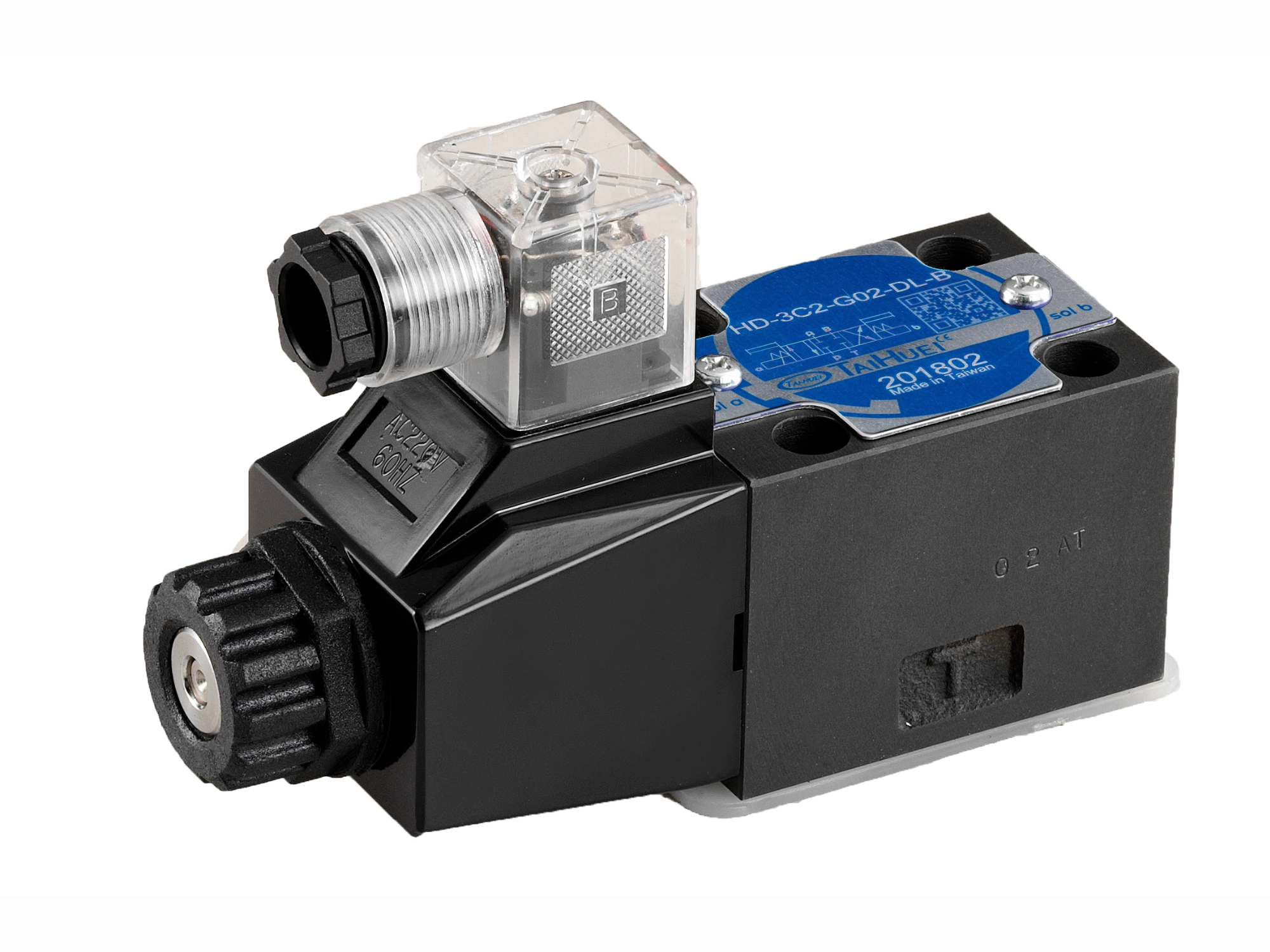

DL 指示燈式接頭

DL 指示燈式接頭依據 DIN 43650A 國際標準規格設計，內建 LED 通電指示燈，可即時顯示電磁閥線圈的通電狀態。採用螺絲固定式結構，安裝穩固、拆裝便利，整體防護等級可達 IP65。

技術特點: 當電磁閥線圈通電時，內建 LED 指示燈會同步亮起，方便現場維修人員快速確認線圈是否已接收到控制訊號。當設備發生異常時，無須立即使用三用電表量測，只需透過指示燈即可初步判斷 PLC 輸出是否正常，大幅縮短故障排查時間，提高維修效率。

引腳定義: 標準配置為 3-Pin接頭。Pin 1 與 Pin 2 為電源端子（交流電通常無極性；直流電則須依正、負極正確接線），Pin 3 或獨立端子則為保護接地（PE）端子，以提升設備用電安全性。

注意事項: DL 指示燈接頭依交流電（AC）與直流電（DC）線圈採用不同的指示電路設計。AC 型通常內建整流電路，而 DC 型則須注意接線極性及保護元件（如突波抑制二極體）的方向。若選用錯誤規格或接線方式不正確，可能導致 LED 指示燈無法正常點亮，甚至造成指示電路損壞。因此，選購前應先確認線圈電壓、電源種類（AC／DC）及接頭規格是否一致。

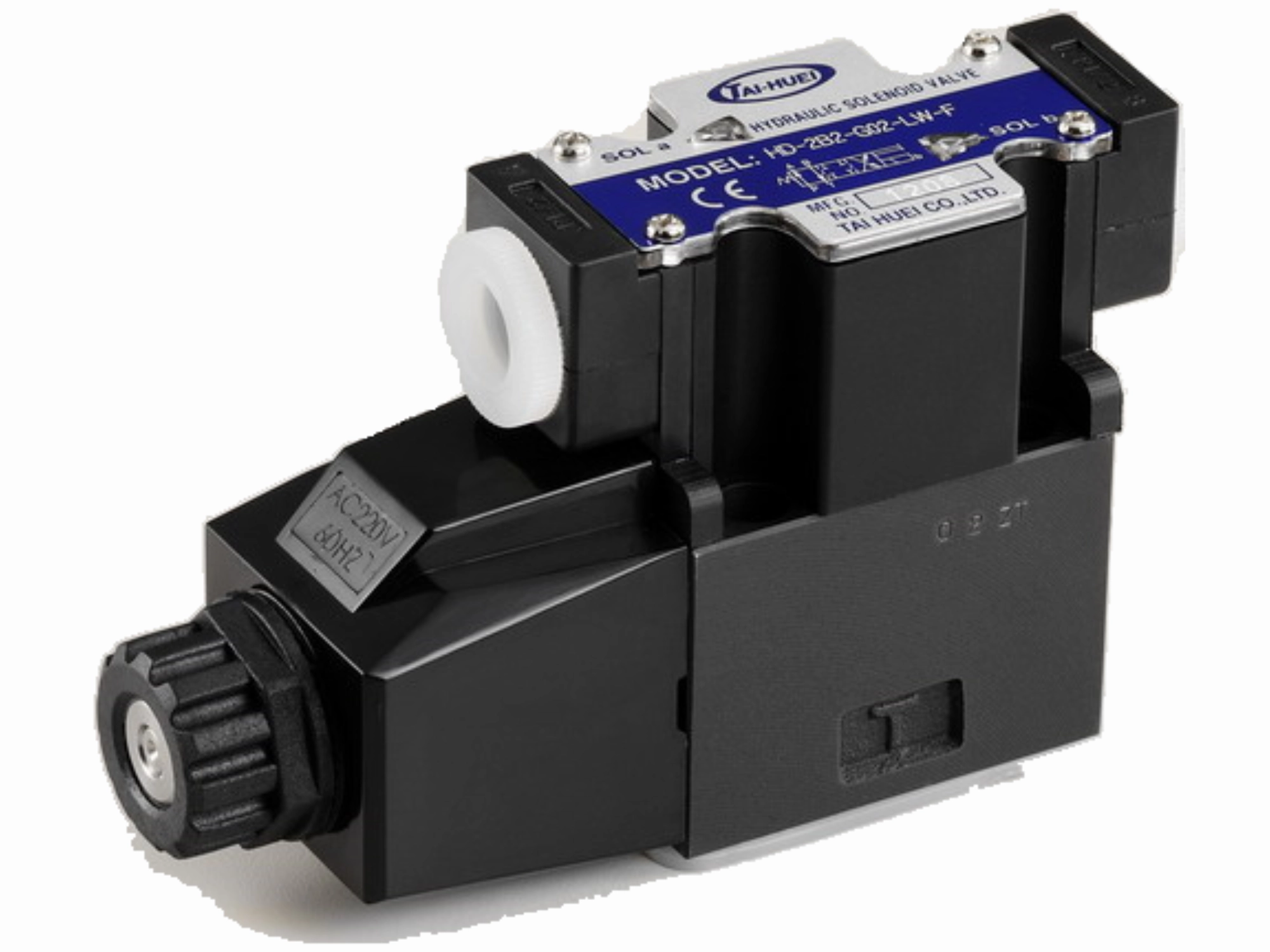

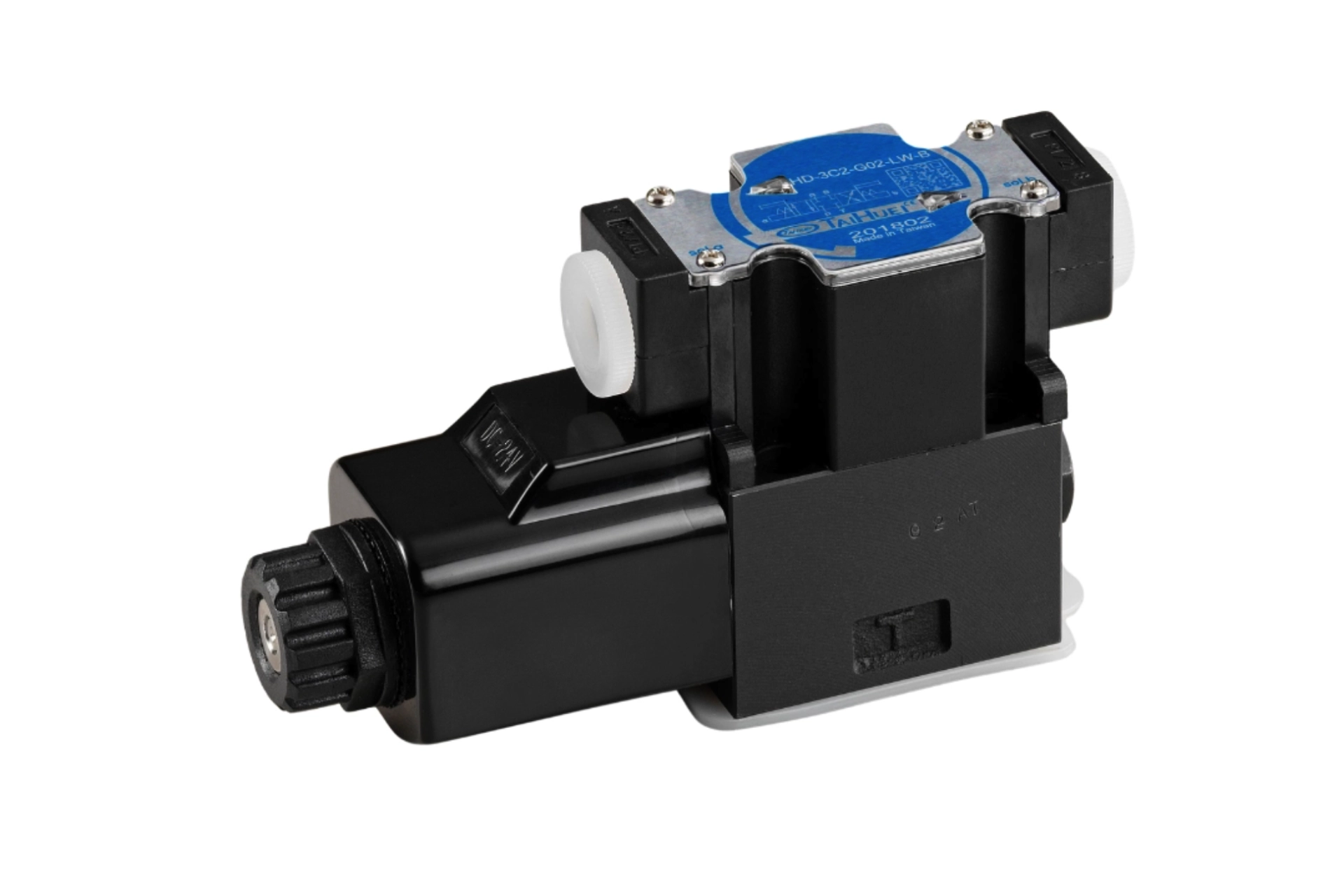

LW 接線盒式接頭

LW 接線盒式接頭採用一體式中央接線盒設計，內部以端子台方式配線，並配置突波保護器，提供充足的接線空間，可連接較大線徑電纜，提升配線便利性與電氣保護能力。

技術特點: 接線盒內部空間充足，現場配線時允許使用線徑較粗的電纜線，並透過盒內的端子台進行螺絲鎖固連接，配線穩固且方便維護，適合較大線徑電纜及長距離配線需求。

電路防護: 當電磁閥線圈斷電時，會產生瞬間反向電動勢。接線盒內配置的突波吸收器（Varistor）可吸收突波電壓，降低對 PLC 輸出模組、繼電器及其他控制元件的衝擊，提升控制系統的可靠性與使用壽命。

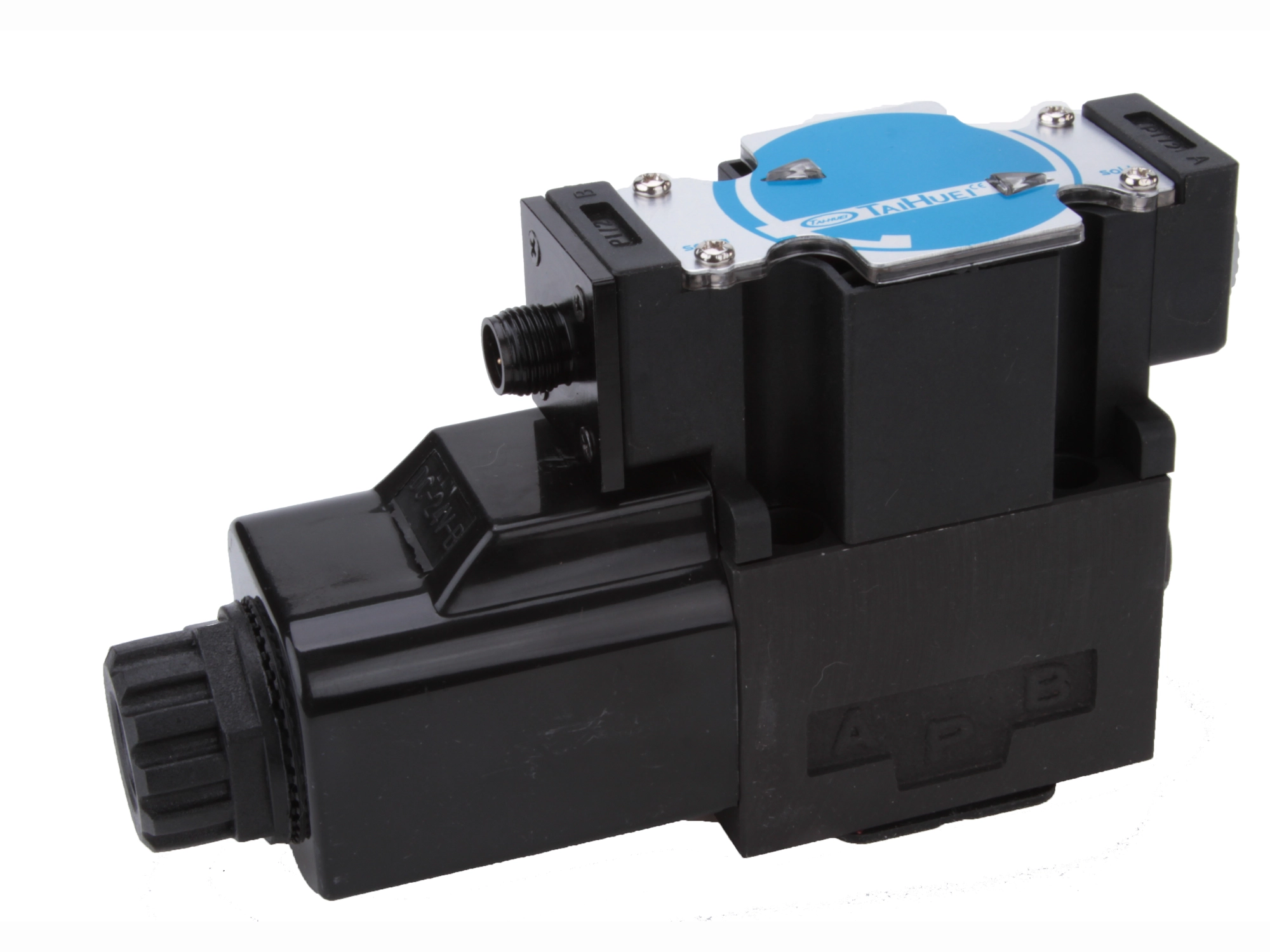

M4 針式快速接頭（M12 4-Pin）

M4 針式快速接頭採用標準 M12 4-Pin 圓形接頭設計，將雙電控閥兩組線圈控制訊號整合至單一接頭輸出，搭配金屬螺紋鎖固結構，具備良好的密封性、抗震性及連接穩定性。配線完成後，維修時無須重新剝線或拆裝端子，只需旋開接頭即可快速更換，大幅提升維護效率並降低接線錯誤風險。

技術特點: 採用標準 M12 4-Pin 接頭規格，具備防呆設計，可直接搭配市售標準 M12 電纜使用，現場無須重新壓接端子或重新配線，安裝與維護更快速。

引腳定義:

Pin 1：公共端（COM）

Pin 2：A 線圈控制訊號

Pin 3：預留／未使用

Pin 4：B 線圈控制訊號

應用優勢: 可直接與 PLC、分散式 I/O 模組及 IO-Link 系統整合，減少現場配線複雜度，提升設備模組化程度。

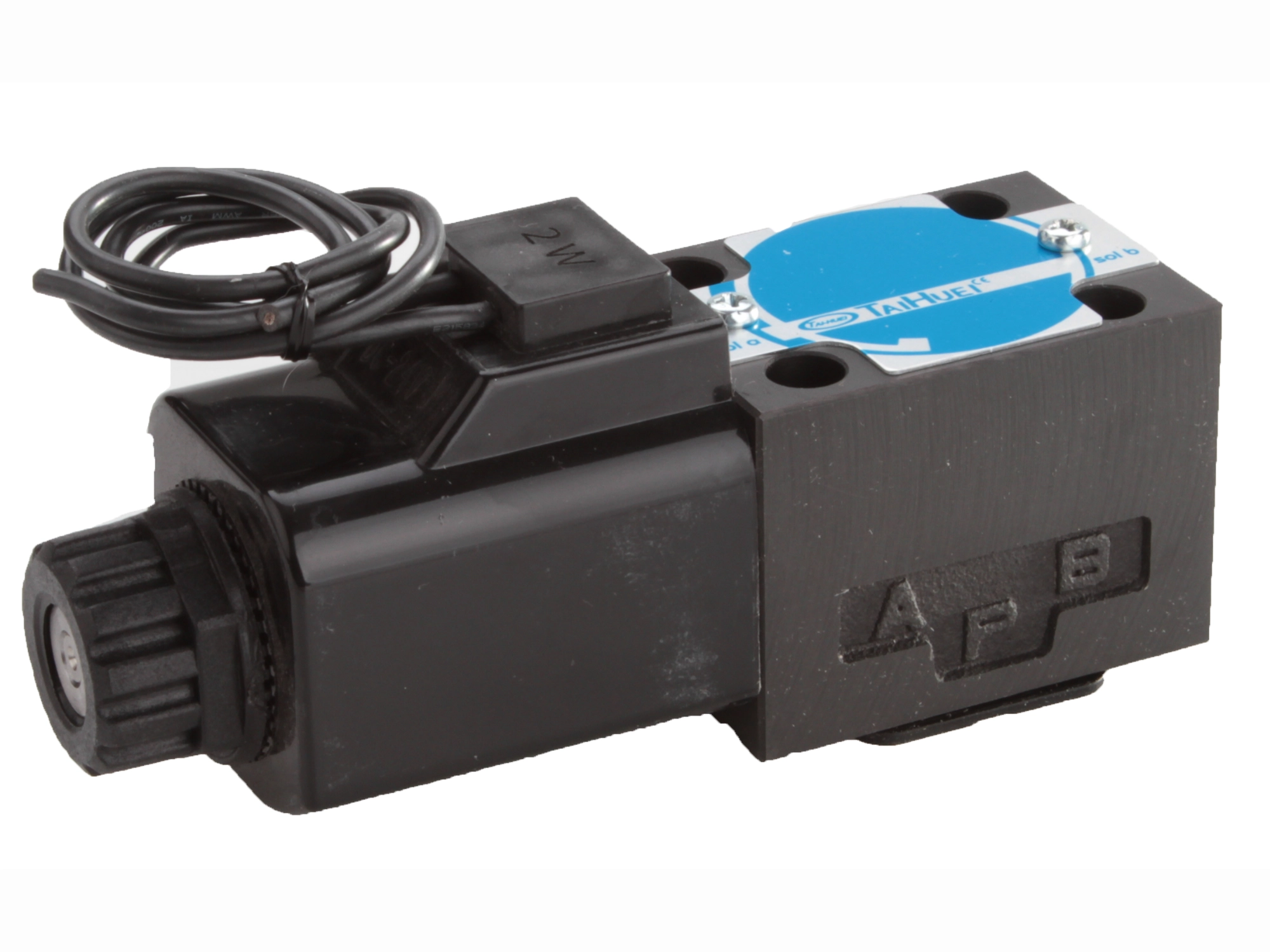

2W 出線式接頭

2W 出線式接頭採用高防護的直接出線設計，由線圈本體直接引出兩條絕緣導線，並以耐高溫樹脂進行一體成型封裝。省去外部插頭與接線盒，節省安裝空間。整體防護等級達 IP67，可有效防止粉塵侵入及短時間浸水。

技術特點: 導線與線圈採一體成型封裝，交接處經注膠密封，可減少外部接頭與接點數量，降低因水氣、油污或接觸不良造成的故障風險，同時節省安裝空間。

應用優勢: 適用於液壓動力單元（HPU）、控制箱及其他安裝空間受限的設備。導線可直接接入控制箱端子台，減少配線介面，提升配線可靠性。

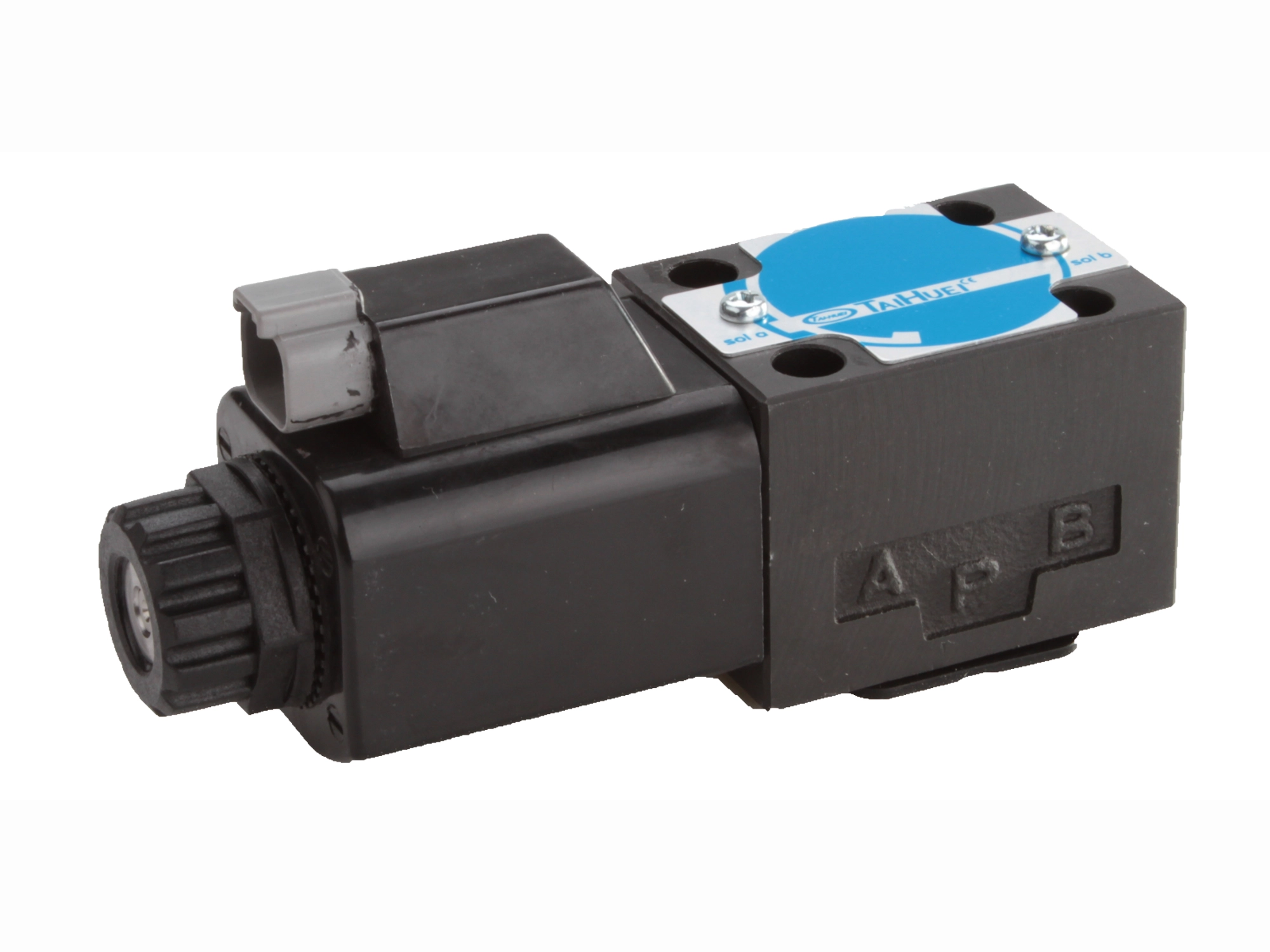

DT 德式快速接頭

DT 德式快速接頭採用 Deutsch DT04-2P 規格，內部配置雙導軌端子結構、高密度O 型密封圈（O-ring）、防水防塵墊片及橡膠防塵套，具備優異的密封性、耐候性及抗震能力。採卡扣式快速連接設計，可快速完成安裝與拆卸，整體防護等級可達 IP68。

技術特點：
多重密封結構可有效防止水氣、油污及粉塵侵入，降低接點氧化與接觸不良的風險，即使長時間暴露於戶外或經常受到高壓水柱沖洗的環境，仍能維持穩定的電氣連接性能。

應用優勢：
具備IP68 防護等級可提升接頭在泥水噴濺、潮濕及粉塵環境下的可靠性，有效降低因進水、污染造成的接點氧化與訊號異常風險。搭配卡扣式鎖固結構，可降低因震動造成接頭鬆脫的可能。

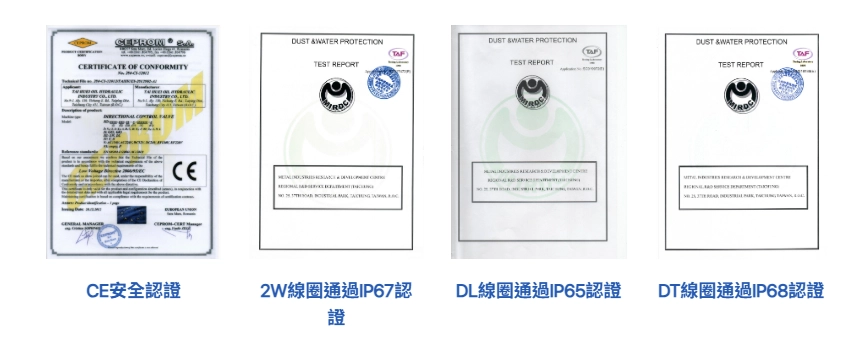

點擊查看 台輝油壓電磁閥線圈防護等級認證報告

適用設備與選型建議

選擇電磁閥接頭時，應優先評估設備的使用環境，再選擇相對應的防護等級與接頭形式。

DL 指示燈式接頭（IP65）
適用於一般工業環境。內建 LED 通電指示燈，可直接確認線圈是否已通電，縮短故障排查時間，適合需要快速判斷控制訊號的工具機、自動化設備及塑膠射出機。

LW 接線盒式接頭
適用於重型機械、中大型液壓系統及長時間連續運轉的工業設備。接線盒提供充足的配線空間，兼具配線彈性、維護便利性與後續擴充能力。

M4 針式快速接頭（M12 4-Pin）
適合需要頻繁保養、換模、換閥的自動化產線。旋開螺帽即可抽換，維修效率以秒計算，能與現場的 PLC 分散式 I/O 模組或 IO-Link 系統完美整合，廣泛應用於半導體設備、自動化物流輸送線及鋰電池製程產線。

2W 出線式接頭（IP67）
適合閥件排列密集或機體空間有限的液壓動力單元（HPU）、小型控制箱及戶外設備。若設備長期處於潮濕、多粉塵或振動環境，且希望簡化配線與提升系統耐用性，2W 出線式接頭為理想選擇。

DT 德式快速接頭（IP68）
專為戶外、高濕度、高震動及泥水噴濺等嚴苛環境設計。常見於工程機械、挖掘機、港口起重設備、農業機械及車載液壓系統，具備優異的密封性與抗震能力，可有效降低因環境因素造成的接觸不良與訊號異常風險。

如何為您的機台選擇最適合的油壓電磁閥接頭

電磁閥接頭沒有絕對的優劣，只有是否符合設備需求、操作環境與維護策略。

選型思考流程

第一步:確認使用環境

先了解設備是否位於室內或戶外，以及是否存在水氣、油污、粉塵、切削液或劇烈震動等因素。

第二步:選擇防護等級

依據現場環境所需的防塵、防水能力，決定適當的 IP 防護等級。

第三步:評估維護頻率

考量設備的保養與更換需求，判斷是否需要具備快速拆裝、通電指示或其他有助於維護的功能。

第四步:確認配線與安裝空間

最後檢視控制箱、油路板及周邊空間，選擇最符合配線方式與安裝條件的接頭形式。

• 若重視通電狀態判讀，建議使用 DL 指示燈式
• 需要配線彈性與電氣擴充，建議使用 LW 接線盒式
• 自動化設備追求快速拆裝，建議使用 M4（M12 4-Pin）
• 安裝空間有限且需要較高防護，建議使用 2W 出線式
• 若設備長期暴露於戶外、高濕度或高震動環境，建議使用 DT 德式快速接頭。

若您不確定現有的設備環境究竟適合哪一款接頭形式，歡迎直接與台輝專業技術團隊聯繫，我們將提供您最精準的客製化選型建議與全方位液壓控制解決方案。

線圈選型常見問題

Q: 為什麼電磁閥接頭的形式與防護等級，會直接影響機台的運轉穩定性？

油壓電磁閥是液壓控制系統中的核心動能轉換元件，負責調配液壓油的流向以驅動油壓缸或馬達。多數工廠環境常伴隨切削液霧化霧氣、高溫水氣或金屬粉塵。如果接頭的 IP 防護等級不足，這些微粒會透過接縫滲入接點，引發電氣接點氧化、電阻升高，甚至導致短路而直接燒毀線圈。選用正確的接頭，能實質降低機台無預警停機的隱形成本。

Q: 過去是否有因為接頭選用不當，導致產線停機的真實案例？

有的。台灣某大工具機製造商，因應客戶機台設計變更，將一組油壓閥組移到了容易被切削液大面積噴濺的加工槽下方。原先該機台全數採用 DL 指示燈式接頭（IP65），雖然防潑水，但在高濃度切削液長期浸潤與霧氣滲透下，半年內多次發生接頭內部進水、線圈作動無力的異常。起初誤判定為閥體卡屑，多次盲目更換電磁閥卻無法根治。 台輝技術團隊親赴現場評估後，確認問題根源在於防護等級不足。經技術團隊建議，全面改用具備 IP68 頂級防水結構的 DT 德式快速接頭。更換至今，該批電磁閥在相同的高強度切削液環境下穩定運作，未曾再發生任何因進水導致的停機故障。

Q: DL 接頭、2W 出線式和DT 接頭的防水性能有什麼差別？

最大的差異在於防護等級與密封結構。

Q: 為什麼越來越多智慧自動化設備指定採用 M4（M12 4-Pin）針式快速接頭？

因為 M12 4-Pin 是工業 4.0 智慧製造與模組化設備的通用標準介面，且具有快拆、防呆、耐震等優點。

傳統接線方式在更換電磁閥時，需要技術人員在現場重新剝線、壓端子、對照線路鎖入端子台，耗時且容易出錯。而 M4 快拆接頭具備防呆設計，更換閥體時只需旋開金屬螺帽、換上新閥並旋緊即可，維修時間縮短 80% 以上。此外，它能與分散式 I/O 模組直接對插，完美契合自動化設備模組化量產與快速調校的需求。

Q: 液壓油路板空間不足時建議選用哪款接頭?

推薦選用 2W 出線式接頭。相較於具有外部接頭結構的 DL 或 LW 接線方式，2W 可減少突出的連接部件，避免相鄰元件干涉，特別適用於密閉式液壓動力單元（HPU）、小型控制箱及緊湊型設備。搭配 IP67 防護等級，同時具備防塵、防水能力，可提升在潮濕、多粉塵環境下的使用可靠性。

接頭選型不只看單價，更要評估設備生命週期成本

在設備設計初期，接頭成本通常只是整體考量的一部分，但對於長時間運轉的工業設備而言，後續維護時間、停機損失及故障排查效率，往往才是影響總使用成本（Total Cost of Ownership, TCO）的關鍵。

例如:對於需要頻繁換模、換閥或快速維修的自動化設備，選用 M4（M12 4-Pin）或 DT 德式快速接頭，可透過快拆設計縮短更換時間，降低重新配線造成的錯誤風險；而 LW 接線盒式接頭與 DL 指示燈式接頭，則分別適合需要配線彈性或快速確認通電狀態的固定式設備。

因此，電磁閥接頭選擇不應只比較初期採購價格，而應綜合評估設備使用環境、維護頻率與停機成本。對於停機損失較高的產線而言，適當提高接頭配置成本，透過降低維修時間與故障風險，往往能在設備生命週期中創造更高的投資回報率（ROI）。

文／台輝油壓技術部液壓系統應用工程師團隊

最後更新日期：2026年7月

參考資料與依據標準
本文所述之接頭形式與防護等級定義，依據下列國際標準；產品實際規格以台輝油壓型錄與認證報告為準。
IEC 60529 — Degrees of protection provided by enclosures（IP Code），第 2.2 版（2013）。本文 IP65、IP67、IP68 之定義依據此標準；第一位數字代表防塵、第二位數字代表防水。
DIN EN 175301-803 — 電磁閥用矩形接頭規格（原 DIN 43650），Form A 之針距為 18 mm。本文 DL 指示燈式接頭屬此規格。
IEC 61076-2-101 — Circular connectors，M12 螺紋鎖固圓形接頭規格。本文 M4（M12 4-Pin）針式快速接頭依據此標準。
台輝油壓工業有限公司線圈防護等級認證報告與產品型錄。
資料查證日期：2026-07-28。標準版本如有更新，以發行機構公告為準。
