電磁閥線圈是油壓電磁閥中，負責將電氣訊號轉換為電磁力的元件。選擇或更換線圈時，至少需要確認八項規格：電源種類（AC 或 DC）、額定電壓、額定功率、工作方式、接頭型式、IP 防護等級、線圈尺寸與電磁管，以及對應的電磁閥系列。只要關鍵規格不符，線圈就可能無法正常吸合、異常發熱，甚至提早損壞。
現場更換線圈時，最常見的做法是找一顆「看起來一樣」的線圈直接換上。但外觀相似的線圈，其電氣規格、線圈尺寸與磁路設計可能完全不同，因此不能只靠外觀判斷是否相容。
本文依照實際選型順序，說明 AC 與 DC 線圈的差異、台輝不同線圈型式的用途，以及 IP65、IP67、IP68 防護等級應該如何選擇。
如果線圈是反覆燒毀，而不是單純需要更換，建議先閱讀為什麼油壓電磁閥線圈過熱燒毀？，找出線圈異常發熱或損壞的根本原因，再回頭確認線圈規格。
30 秒看懂：選電磁閥線圈要確認的 8 件事
下表依照實際確認順序排列。前幾項主要確認線圈能否正常通電與作動，後面的項目則關係到線圈是否能正確安裝，以及是否適合實際使用環境。
順序 | 確認項目 | 要確認什麼 | 常見例子 |
|---|---|---|---|
1 | 電源種類 | 確認使用交流 AC 或直流 DC | AC、DC |
2 | 額定電壓 | 確認線圈標示電壓是否與設備實際供電電壓一致 | DC 12V、DC 24V AC 110V、AC 220V |
3 | 額定功率 | 功率會影響線圈的電磁力與發熱狀況 | 依產品型錄及線圈標示 |
4 | 工作方式 | 確認間歇作動、長時間通電或高頻率切換等使用條件 | 長時間通電可依產品型錄評估適用的 Y／YV 線圈型式 |
5 | 接頭型式 | 確認是否符合現場配線及安裝方式 | DL、LW、M4、2W、DT |
6 | 防護等級 | 依實際使用環境中的水氣、粉塵等條件選擇 | IP65、IP67、IP68 |
7 | 線圈尺寸與電磁管 | 確認內孔尺寸、線圈高度、固定方式及電磁管規格 | 依原線圈規格及產品型錄確認 |
8 | 電磁閥系列 | 確認線圈是否與原電磁閥閥體及電磁管相容 | G02／D03、G03／D05 |
AC 與 DC 不能互換，兩者對應的電磁管尺寸與結構可能不同；AC／DC 的發熱差異與燒毀原因，見為什麼油壓電磁閥線圈過熱燒毀？。
選型時不要只看「電壓一樣」
例如原本使用的是 DC 24V 線圈，並不代表任何標示 DC 24V 的線圈都可以直接替換。除了額定電壓之外，還需要確認額定功率、接頭型式、線圈尺寸、電磁管規格及對應的電磁閥系列。
尤其在更換不同品牌或不同系列的線圈時，即使外觀與電壓看起來相同，也可能因為磁路結構、內孔尺寸或電磁管規格不同，而無法正常吸合或無法正確安裝。
因此，油壓電磁閥線圈的更換不能只依照「外觀相似」或「電壓相同」判斷，而應以線圈標示、原閥體規格及產品型錄進行確認。
實際電壓、功率、尺寸、防護等級及適用系列，應以台輝油壓產品型錄及線圈本體標示為準。
電磁閥線圈怎麼運作？
油壓電磁閥透過電氣訊號控制閥的切換，進而改變液壓油的流動方向。線圈是其中負責將電能轉換為電磁力的元件。

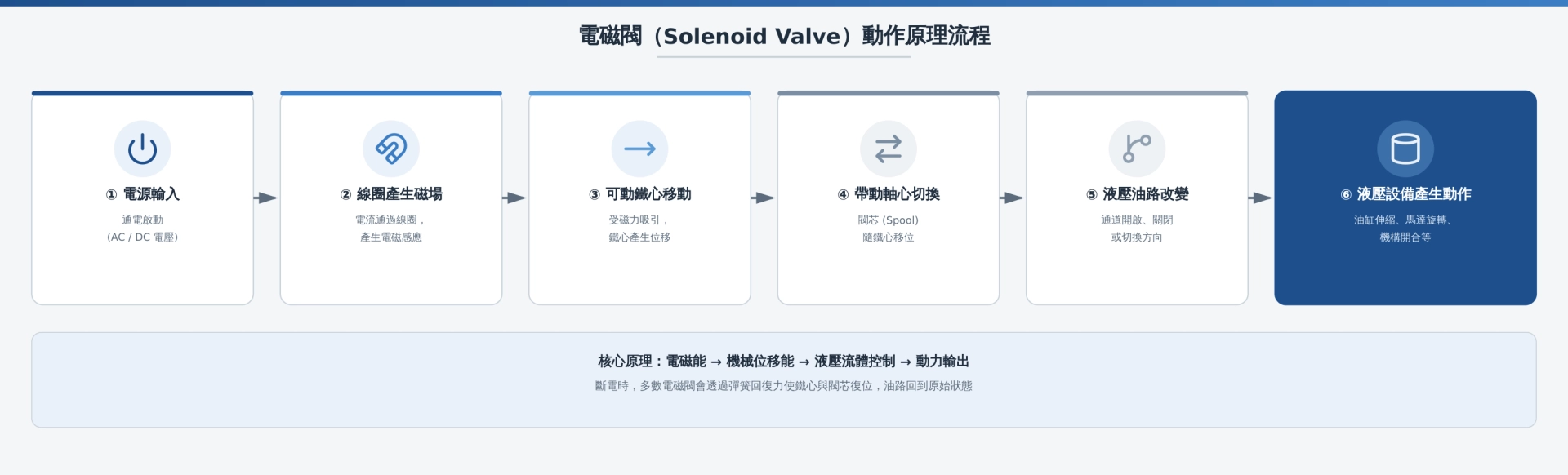

當線圈通電後，會產生磁場並產生電磁力，使電磁管內的可動鐵心移動，再帶動閥內的軸心（Spool）切換位置，改變液壓油路的連通方式。整個動作流程可以簡化為：
電源輸入 → 線圈產生磁場 → 可動鐵心移動 → 帶動軸心切換 → 液壓油路改變 → 液壓設備產生動作
線圈通電時會產生一定程度的熱量，這是正常的電磁元件工作現象。線圈的溫升會受到額定功率、通電時間、環境溫度及散熱條件等因素影響。
真正需要注意的是異常高溫、焦味、線圈變色、絕緣劣化或反覆燒毀。如果線圈經常發生過熱或損壞，通常不只是單純更換線圈就能解決，應進一步檢查供電電壓、線圈規格、通電條件及周圍散熱環境。
台輝油壓電磁閥線圈有哪些型式？
台輝依設備需求與使用環境，提供以下幾種線圈型式：
線圈型式 | 主要特色 | 防護等級 | 主要應用方向 |
|---|---|---|---|
Y／YV 低溫節能型 | 降低電流使用與溫升，YV 溫升表現較低 | 依規格 | 長時間通電、G02 DC 電磁閥 |
RFN 特殊電氣型 | 搭配專用接頭，配合相關整流／電氣控制 | 依規格 | 特殊 AC／DC 電氣應用 |
2W 出線式 | 線圈直接引出電源線，減少外部接頭 | IP67（依規格） | 潮濕、戶外、空間受限設備 |
DT 德式快速接頭型 | Deutsch 卡扣式快速連接，具抗震與耐候特性 | IP68（依規格） | 工程機械、車載、戶外液壓設備 |
M4 針式快速接頭 | 標準 M12 4-Pin 接頭，雙線圈控制整合於單一接頭 | 依規格 | PLC、分散式 I/O、IO-Link 系統 |
指示燈／接線盒標準型 | 指示燈（DL）、接線盒（LW）等標準配置 | IP65（依規格） | 一般工業設備、自動化機台 |
各型式的實際電壓、功率、尺寸與防護能力，以台輝產品型錄及對應規格為準。
想進一步了解不同電磁閥接頭的規格、接線方式與防護等級，請參考：電磁閥接頭規格比較：五種接線方式差異、防護等級與選用建議

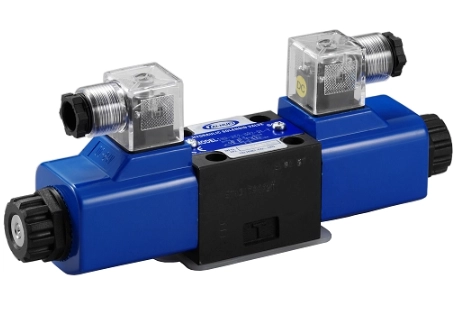

Y／YV 低溫節能型線圈
對於需要長時間通電的液壓設備來說，電磁閥線圈在持續工作時會產生熱量。當控制系統中同時安裝多顆電磁閥，或設備長時間連續運轉時，線圈溫升也會成為設計時需要考量的因素。
台輝 Y／YV 系列針對 G02 DC 電磁閥設計，透過新的電磁鐵與電磁管組合，以及線圈設計，降低線圈的工作電流與溫升。
其中，YV 系列相較於 Y 系列具有較低的溫升表現，適合需要長時間使用、低溫升或較低電流消耗的設備。
根據型錄測試結果，在相同測試條件下，YV 線圈的溫升低於 Y 線圈。這代表在長時間通電的應用中，YV 可以提供較低的熱負荷。
- 較低溫升：YV 系列在測試條件下具有較低的溫升表現。
- 降低電流使用：新型線圈設計可降低工作電流，有助於節省能源。
- 適合長時間使用：較低的溫升表現，適合需要長時間通電的液壓設備。
- G02 DC 系列適用：Y／YV 系列功能與規格適用於 G02 DC 電磁閥。
- 低電壓啟動：Y／YV 系列可使用 低電壓 DC 20V 啟動。
Y／YV 系列不是單純以「線圈功率大小」來區分，而是透過電磁鐵、電磁管與線圈設計，改善電磁閥的溫升與電流使用。
RFN 交直流轉換型線圈
RFN 屬於特殊電氣應用型式。依產品設計，RFN 線圈需要搭配專用接頭，由線圈與接頭配合完成相應的整流或電氣控制功能。
因此，選擇或更換 RFN 線圈時，不能只確認線圈外觀或電壓，而需要將以下規格一起確認：
RFN 線圈＋專用接頭＋電氣規格＋電磁管／閥體規格
如果使用了不相符的接頭，可能造成啟動不良、電磁閥無法正常吸合、相關整流或控制功能無法正常運作，甚至導致線圈異常發熱。
更換 RFN 線圈前，建議確認以下項目：
- RFN 型式與電源種類：確認 AC／DC 及對應的電氣規格。
- 額定電壓：確認線圈標示電壓與實際供電條件。
- 專用接頭：確認是否使用 RFN 對應的專用接頭。
- 電磁管型式：確認線圈與電磁管的規格是否相容。
- 整流／控制方式：確認線圈與專用接頭所對應的電氣控制方式。
- 電磁閥系列與線圈尺寸：確認是否適用於原電磁閥閥體。
如果涉及特殊電磁管、無衝擊型設計或其他特殊規格，也不能直接視為一般型線圈的替代品，應依產品規格確認是否可以互換。
只有一顆舊線圈，要提供什麼才問得到料號？
現場常見的狀況是閥體銘牌已經磨損，手上只剩一顆拆下來的線圈。這時候量外徑與高度通常沒有用，先把下列資料湊齊比較快。
要拍的五張照片：
- 整顆電磁閥——看得出是單頭還是雙頭
- 線圈正面標示——電壓、型號、電氣代號
- 線圈側面——高度與固定方式
- 線圈與電磁管的接合處
- 接頭或出線方式
閥體上若還有銘牌，一併拍下來，那通常比線圈照片更快對到型號。
要附的三項文字資料：閥體型號（例如 HD-***-G02-…）、線圈標示上的電壓與 AC／DC，以及設備的使用條件（是否長時間通電、是否潮濕或戶外）。
詢問方式的差別：只問「有沒有 DC 24V 的線圈？」，對方只能用猜的；改成「這是原本使用的電磁閥，請協助確認替換線圈規格」並附上照片，就能依完整產品配置判斷。
更換線圈的六步驟確認順序
順序 | 確認什麼 | 說明 |
|---|---|---|
| 1 | 閥體型號 | 先找出 G02、G03、G04、G06 或完整產品型號 |
| 2 | 線圈標示 | 電壓、AC／DC 與型號代碼 |
| 3 | 是否為特殊型式 | Y／YV、RFN、無衝擊型（S） |
| 4 | 電磁管 | 原線圈搭配的電磁管型式 |
| 5 | 接線配置 | 原本使用的接頭或出線方式 |
| 6 | 外觀與尺寸 | 最後才用尺寸與安裝方式交叉確認 |
順序的重點是先確認產品身分，再確認零件尺寸，不要反過來從外觀找。
兩項要特別注意的限制：無衝擊型（S）的電磁管不可與一般型互換；RFN 型線圈需搭配 RF 專用電器接頭，否則沒有整流效果，並可能出現啟動不良與線圈燒毀。
備品怎麼建檔？不要只分「DC 24V」
倉庫如果只按 DC 12V、DC 24V、AC 110V、AC 220V 分類，維修人員很容易拿到電壓相同但配置不同的線圈。
建議料號至少包含四段：閥型系列＋線圈型式＋電壓＋特殊代號。例如記成「G02＋DC＋24V＋S（無衝擊型）」，比只寫「DC 24V」好找，也不容易拿錯。
結論：換線圈，先對規格
選擇電磁閥線圈時，不應只看尺寸與電壓，建議依照:
AC／DC → 電壓 → 功率 → 工作方式 → 接頭 → IP 防護 → 尺寸與電磁管 → 閥體系列 完整確認。
台輝油壓提供 Y／YV 低溫節能型、RFN、2W 出線式、DT 德式快速接頭等線圈方案。
如果不確定現有設備該用哪一種線圈，歡迎提供原線圈的標示、閥型與使用環境，與台輝技術團隊聯繫，協助您確認適合的規格。
